IIDXOLLER Options 使用手册

1. IIDXOLLER Options 简介

DAOdesign 团队根据多年经验，制作的软件。

在使用中，如果出现问题，或者您有其他建议，请通过邮件、Twitter和我们联系，我们会积极的改善。

预制了多种模式，可以在不同模式下，设置不同的参数，方便快捷。

2. 下载

IIDXOLLER Options V3.2

3. 如何烧录固件

必须同时连接 1P 和 2P 的 USB type-B
点击打开固件按钮
在文件夹中选择 SS900_RED-LMS_xxxxx.skystar 固件
点击烧录固件按钮
完成

4. 使用指南

IIDXOLLER Options 提供了强大的参数，可以根据自己的喜好，进行定制。全默认的情况下，已经可以适配大部分 IIDX 游戏。

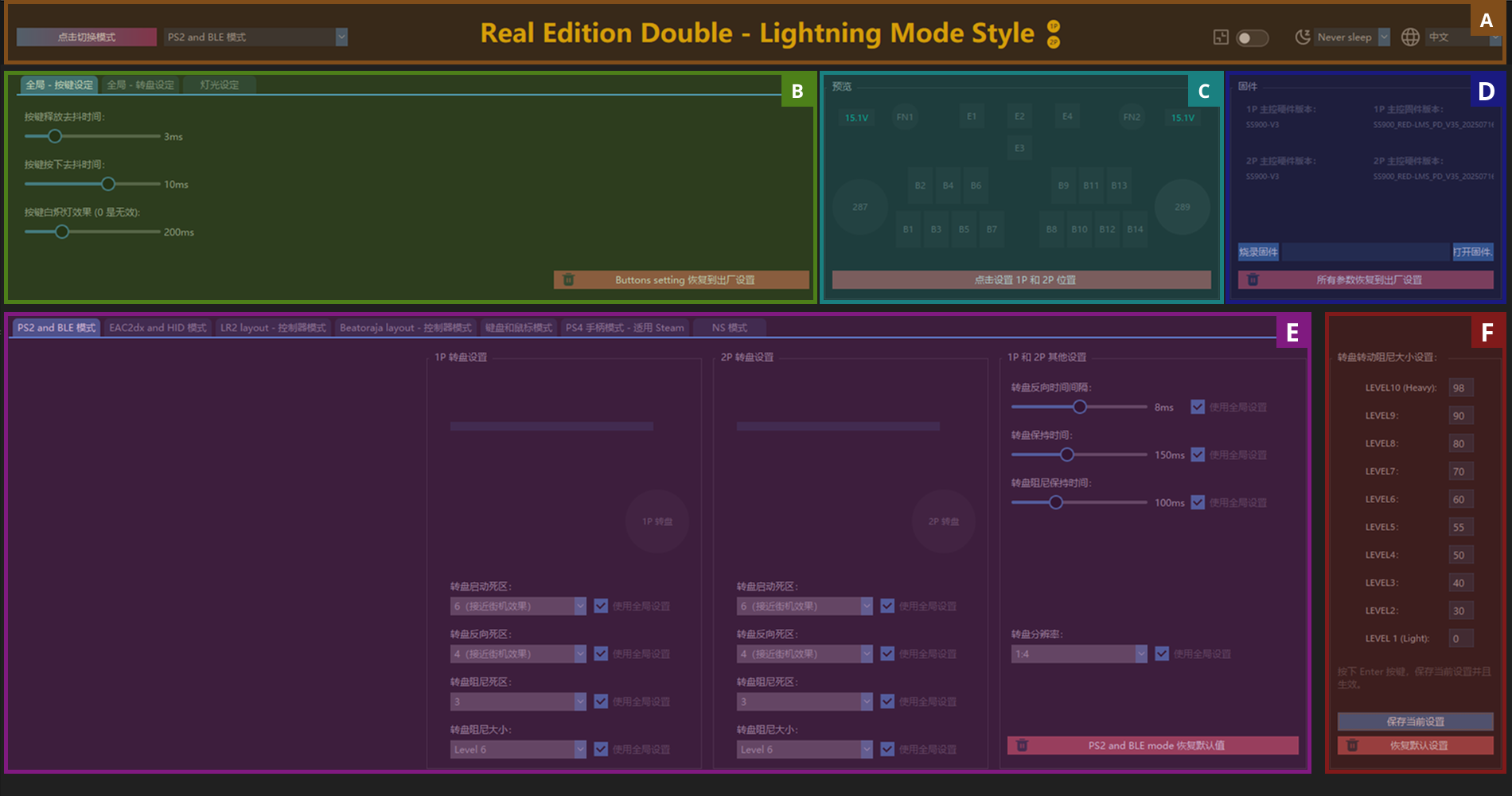

4.1 软件界面

软件界面总览

区域	功能
A	模式切换、睡眠、语言
B	全局功能设置
C	预览窗口
D	固件预览、固件烧录
E	模式设置
F	转盘重量设置

4.2 模式切换、睡眠、语言

模式切换

项目	说明
A1	切换模式按钮，选择 A2 后，点击按钮生效
A2	模式列表
A3	1P 是否连接，如果未连接，显示灰色
A4	2P 是否连接，如果未连接，显示灰色
A5	忽略 Windows 缩放功能，如果 Windows 上设置了 125%、150%、200%，可以强制按照 100% 显示
A6	睡眠功能，设置后 1-10 分钟后，RED-LMS 会关闭所有灯光。按任意按键或者转动转盘，可以恢复灯光
A7	选择自己习惯的语言，`languagepack.xml` 可以任意修改，增加自己习惯的语言

4.3 全局功能设置

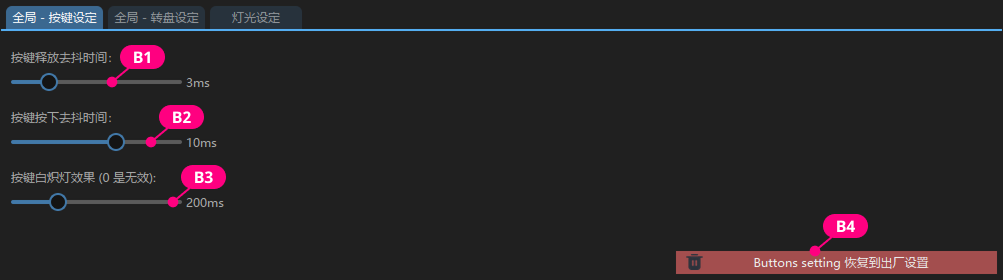

4.3.1 全局 - 按键设置

项目	说明
B1	微动开关释放时，处理抖动的时间，建议使用默认值 3ms。如果 VX-01-1C22、VX-01-1C23 微动出现多重反应，适当增加这个值，会部分改善多重反应
B2	微动开关按下时，处理抖动的时间，建议使用默认值 10ms。如果 VX-01-1C22、VX-01-1C23 微动出现多重反应，适当增加这个值，会部分改善多重反应
B3	按键释放时，按键灯需要多少时间熄灭，通常建议在 0-200ms
B4	恢复按键设置的出厂值

4.3.2 全局 - 转盘设置

看起来有一些复杂，实际上，常用是需要调节 B7 和 B8。

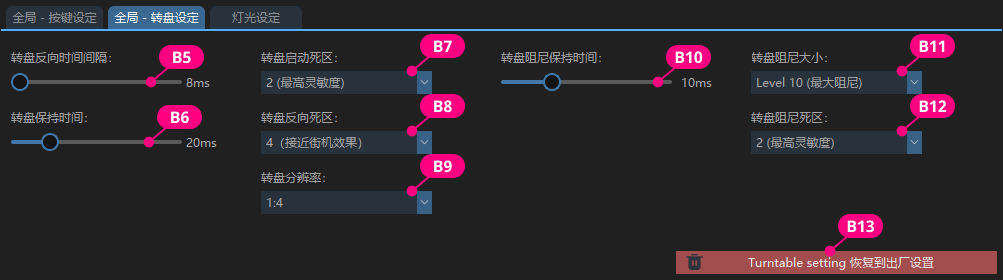

转盘设置

项目	说明
B5	转盘回拉的时间间隔。只有在 EZ2ON 时，转盘设置为 2 个键值，需要设置为 8ms 或者更大的值。否则，在 EZ2ON 高速转盘下，会出现丢失输入的情况。建议默认值 0ms
B6	建议数值 20~100ms；数值越小，想要触发转盘，要求更快的速度；数值越大，想要触发转盘，可以使用更慢的速度。建议默认值 100ms
B7	可以理解为灵敏度，数值越小，灵敏度越高。数值代表转盘输出值的时候，需要转动多大的角度。建议默认值 6（暂时我们测试，认为 6 比较接近街机效果），可以根据自己的体感进行微调。皿发狂的玩家可以设置为 2
B8	可以理解为转盘回拉的灵敏度，数值越小，灵敏度越高。数值代表转盘回拉输出值的时候，需要转动多大的角度。建议默认值 4（暂时我们测试，认为 6 比较接近街机效果），可以根据自己的体感进行微调。皿发狂的玩家可以设置为 2
B9	使用 1:2 时，较低的转盘速度可以触发选曲菜单的快速滚动；使用 1:4 时，需要使用较高的转速才可以触发选曲菜单的快速滚动。建议默认值 1:4（暂时我们测试，认为 1:4 比较接近街机效果）
B10	转盘阻尼触发的时间。如果数值较小，在慢速转动转盘时，会出现没有阻尼的效果；如果在临界的转速下，会出现锯齿状的转盘手感。建议默认值 40ms
B11	当前转盘调用的阻尼级别。具体的阻尼级别的值，使用的是 F 区的映射值
B12	代表转盘转动多少角度后，才会产生阻尼效果。数值越大，代表需要转动的角度越大才会产生阻尼效果。可以尝试不同的 2-16，试试感觉
B13	恢复转盘设置的出厂值

4.3.3 全局 - 灯光设置

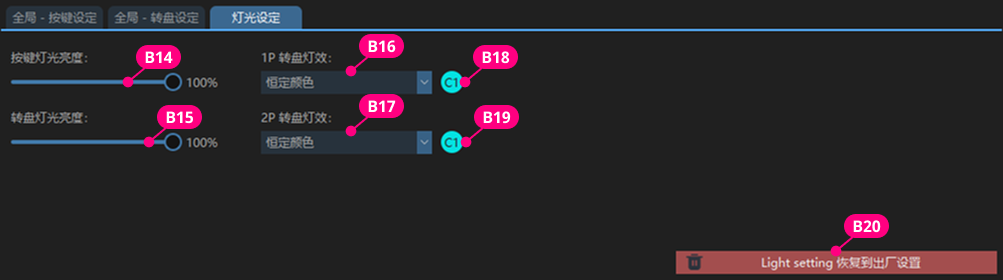

灯光设置

项目	说明
B14	设置按键灯光亮度
B15	设置转盘灯光亮度
B16、B17	选择转盘灯效
B18、B19	点击 C1 或 C2 设置对应转盘灯光颜色。彩虹色无法设置
B20	恢复灯光设置的出厂值

4.4 预览窗口

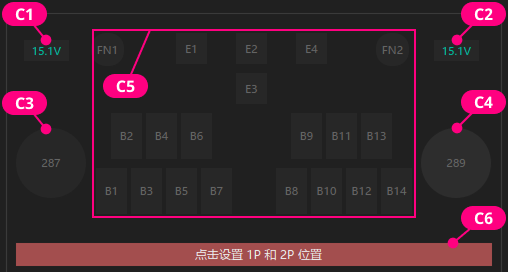

预览窗口

项目	说明
C1、C2	显示当前 PD 电源提供的电压。20V、15V 推荐的工作电压；12V 可以长期使用；9V 能工作，但不建议长时间使用；5V 电磁阻尼无法工作；0V 未插入 PD 电源
C3、C4	转盘数据的原始值，不参与实际的输出
C5	显示当前按下的按键
C6	切换 1P 和 2P 的物理位置。除非需要更换主控 PCBA，否则不建议点击这个按钮

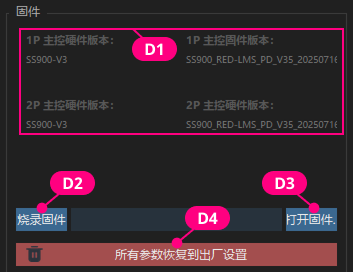

4.5 固件

项目	说明
D1	显示当前硬件的版本、固件版本
D2	点击烧录固件
D3	点击打开窗口，选择需要烧录的固件
D4	将所有的参数全部恢复到出厂设置（不会影响产品的寿命）

4.6 模式

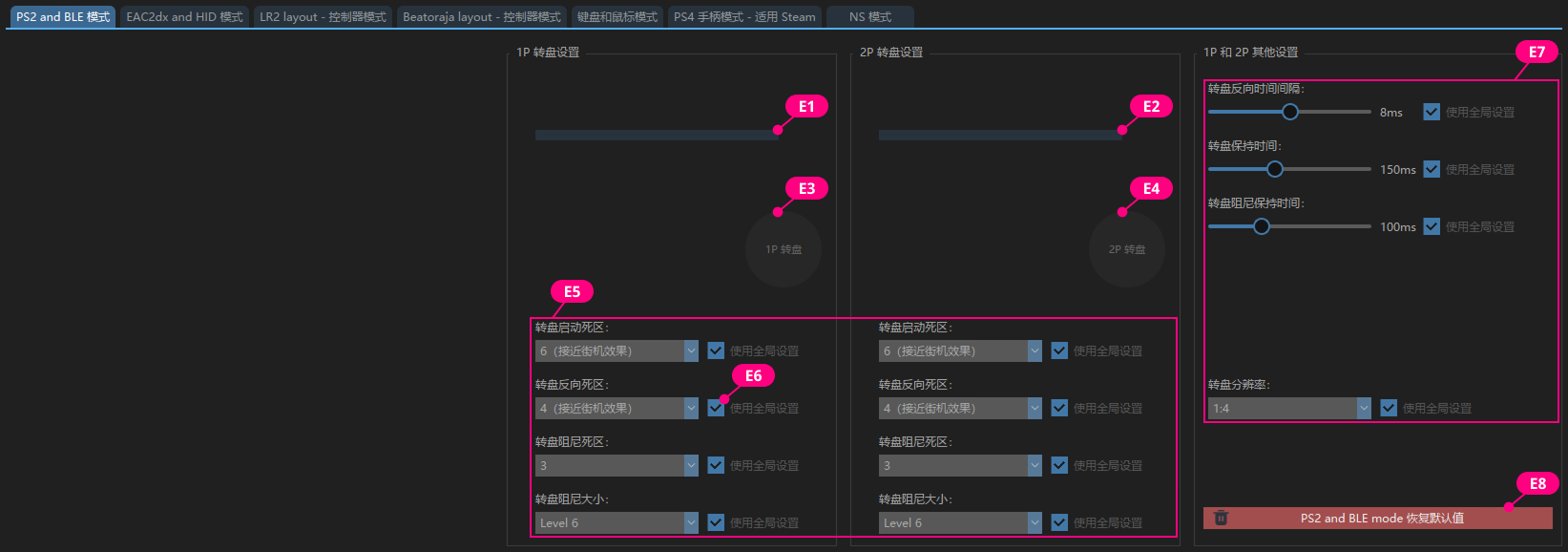

4.6.1 PS2 and BLE 模式

在 PlayStation2 上使用，需要切换到这个模式，搭配 BE2PS 使用。

在 beatmania IIDX ULTIMATE MOBILE 上使用，需要切换到这个模式，搭配 BE2BT 使用。

PS2 and BLE 模式

项目	说明
E1、E2	显示当前 1P 和 2P 转盘输出 X 轴的绝对值
E3、E4	1P 和 2P 转盘模拟在游戏中的输出
E5	在这个模式下，独立设置 1P 和 2P 的参数
E6	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E7	设置 1P 和 2P 共同的参数
E8	恢复当前模式到默认值

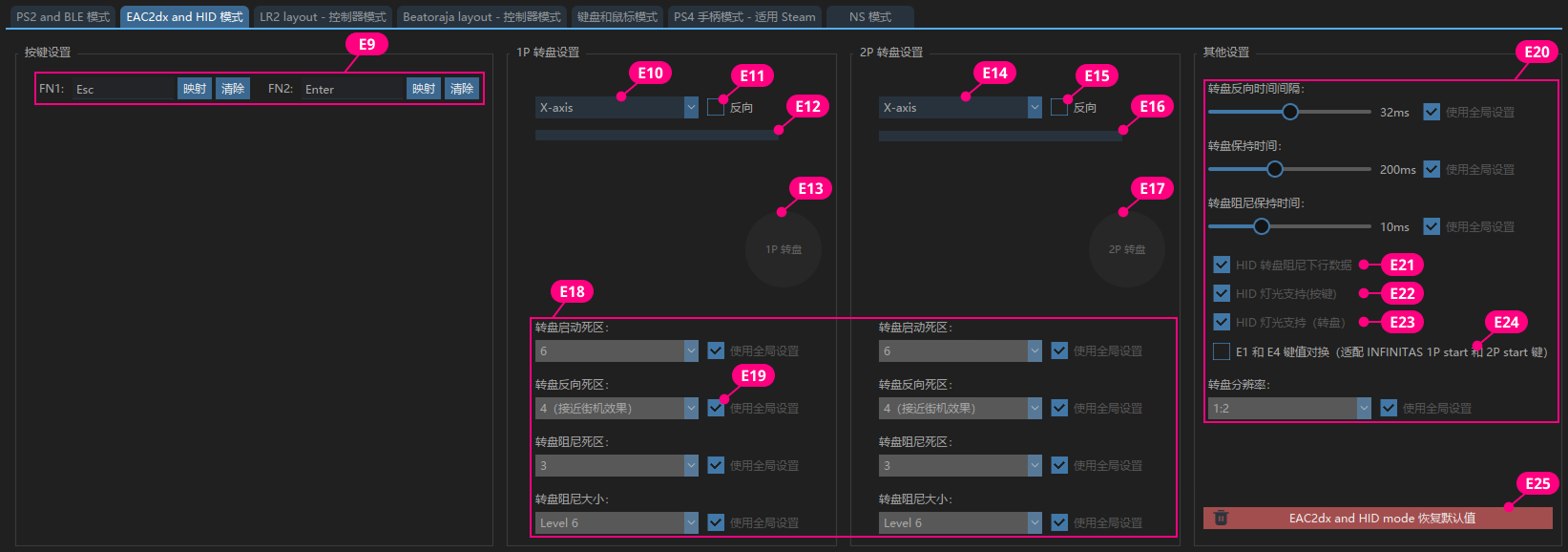

4.6.2 EAC2dx and HID 模式

EAC2dx and HID 模式

项目	说明
E9	FN1、FN2 自由映射任意键盘值
E10、E14	指定 1P turntable 和 2P turntable 输出 X-axis 或 Y-axis
E11、E15	X-axis、Y-axis 正向或者反向
E12、E16	实时显示当前 X-axis 和 Y-axis 的数值
E13、E17	模拟 Turntable 在游戏中输出的状态
E18	在这个模式下，独立设置 1P 和 2P 的参数
E19	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E20	设置 1P 和 2P 共同的参数
E21	勾选代表接收 spiceXXX 的阻尼数据，会自动调用 LEVEL1~LEVEL10 的值。不勾选使用 IIDXOLLER Options 当前指定的 LEVEL
E22	勾选代表接收 spiceXXX 的下行按键灯光数据；不勾选按键按下就发光
E23	勾选代表接收 spiceXXX 的下行转盘灯光数据（只有单色，如果希望使用 IIDXOLLER Options 指定的环灯效果和颜色，请不要勾选）
E24	在 INFINITAS 上 Double play，根据自己的习惯，选择 E1 或者 E4 为 Start 键
E25	恢复当前模式到默认值

4.6.3 LR2 模式

该模式转盘输出为按键值，并且对 LR2 特殊的优化。

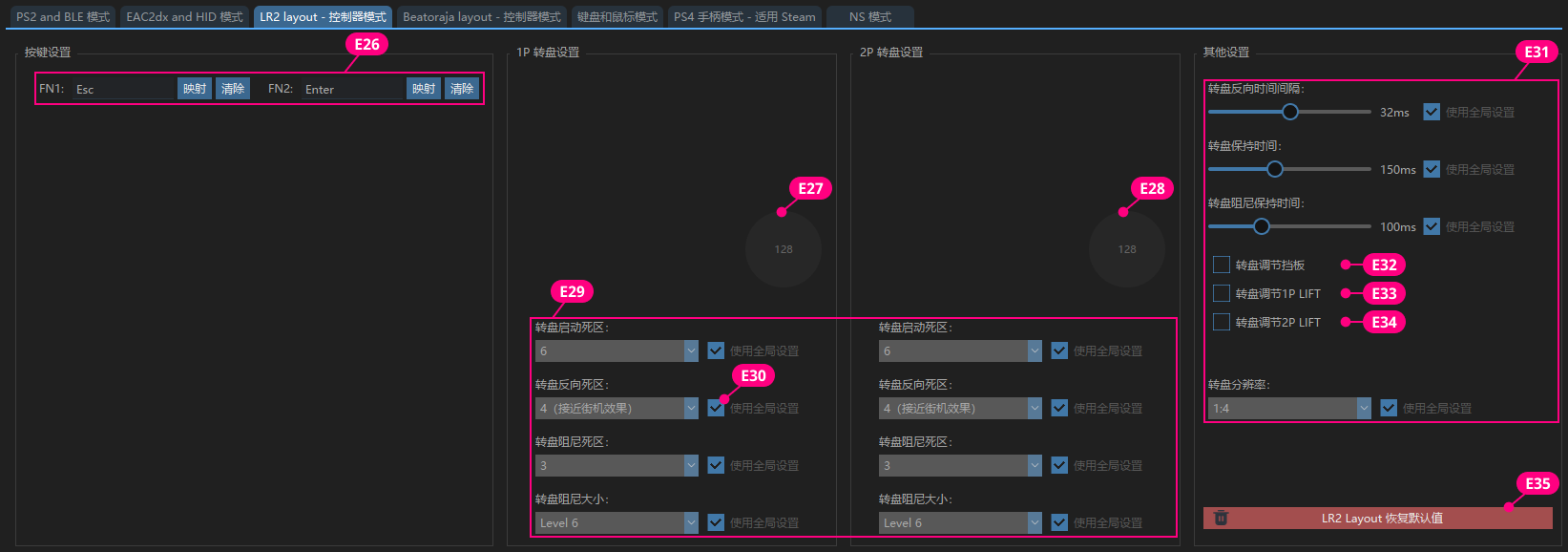

LR2 模式

项目	说明
E26	FN1、FN2 自由映射任意键盘值
E27、E28	模拟 Turntable 在 LR2 中输出的状态
E29	在这个模式下，独立设置 1P 和 2P 的参数
E30	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E31	设置 1P 和 2P 共同的参数
E32	勾选按下 E1 转动 1P turntable，可以调节 1P 的 LaneCover
E33	勾选按下 E2 转动 1P turntable，可以调节 1P 的 LIFT
E34	勾选按下 E4 转动 2P turntable，可以调节 2P 的 LIFT
E35	恢复当前模式到默认值

4.6.4 beatoraja 模式

该模式下，转盘可以输出为按键值，或者输出 Axis。

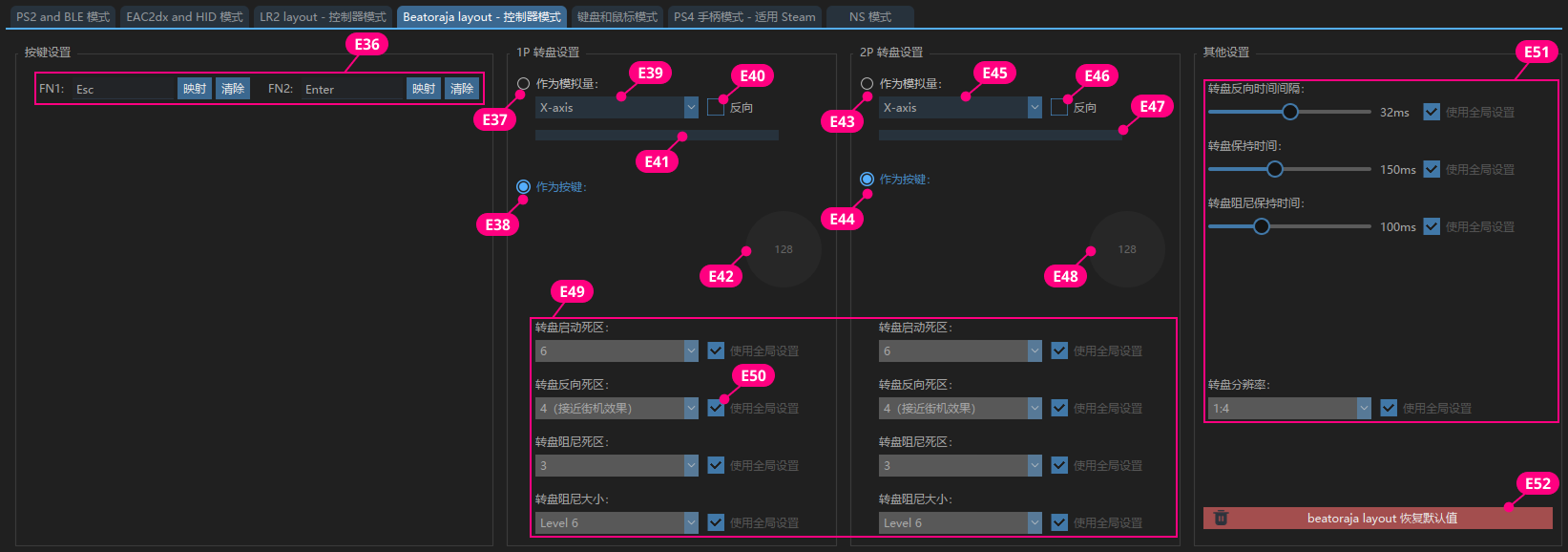

beatoraja 模式

项目	说明
E36	FN1、FN2 自由映射任意键盘值
E37、E43	Turntable 输出为模拟量
E38、E44	Turntable 输出为两个不同的按键值
E39、E45	选择 Turntable 为 X-axis 或 Y-axis
E40、E46	Axis 的值为递增或者递减
E41、E47	实时显示当前 X-axis 和 Y-axis 的数值
E42、E48	模拟 turntable 在 beatoraja 中输出的状态
E49	在这个模式下，独立设置 1P 和 2P 的参数
E50	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E51	设置 1P 和 2P 共同的参数
E52	恢复当前模式到默认值

4.6.5 keyboard & mouse 模式

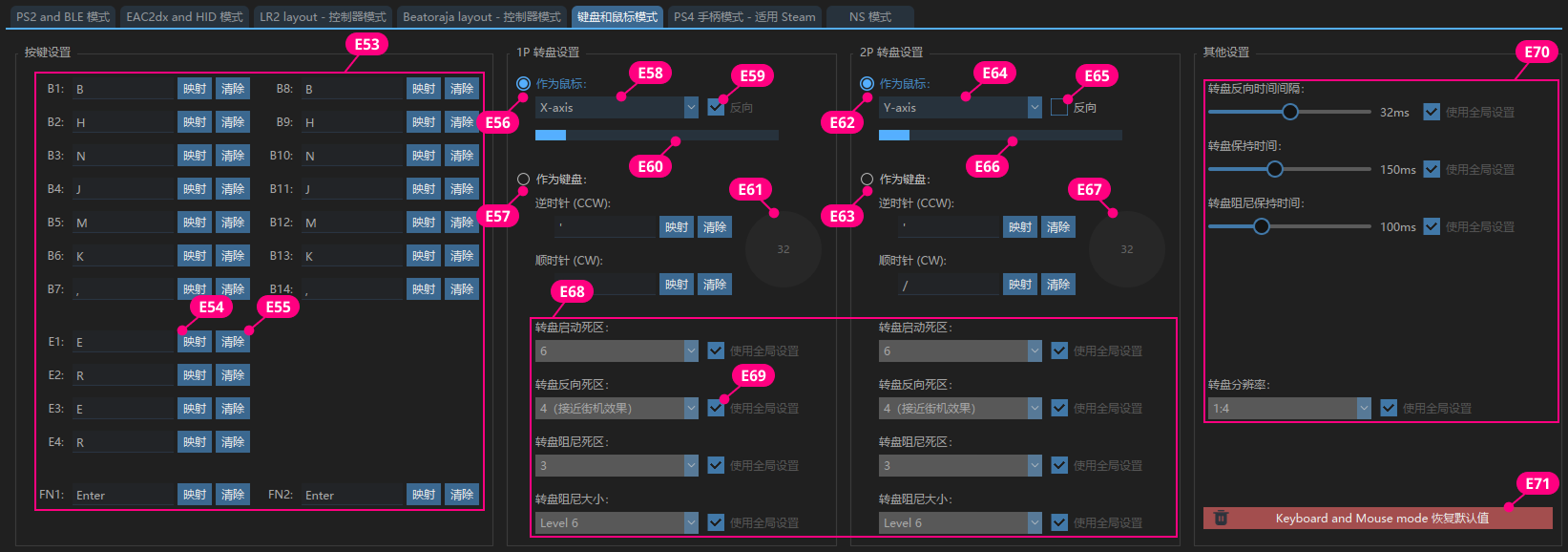

keyboard & mouse 模式

项目	说明
E53	所有按键自定义键值
E54	点击按键，按下键盘的按键，完成自定义键值
E55	清除当前绑定的键值
E56、E62	Turntable 输出为鼠标
E57、E63	Turntable 输出为键盘值。顺时针、逆时针可以映射相同的键盘值
E58、E64	选择 Turntable 为 X-axis 或 Y-axis
E59、E65	Axis 的值为递增或者递减
E60、E66	预览当前转盘值的增减情况
E61、E67	模拟 turntable 在游戏中输出的状态
E68	在这个模式下，独立设置 1P 和 2P 的参数
E69	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E70	设置 1P 和 2P 共同的参数
E71	恢复当前模式到默认值

4.6.6 PS4 手柄模式

该模式下，模拟的输出为 DS4 手柄，可以在 Steam 上被正确识别。

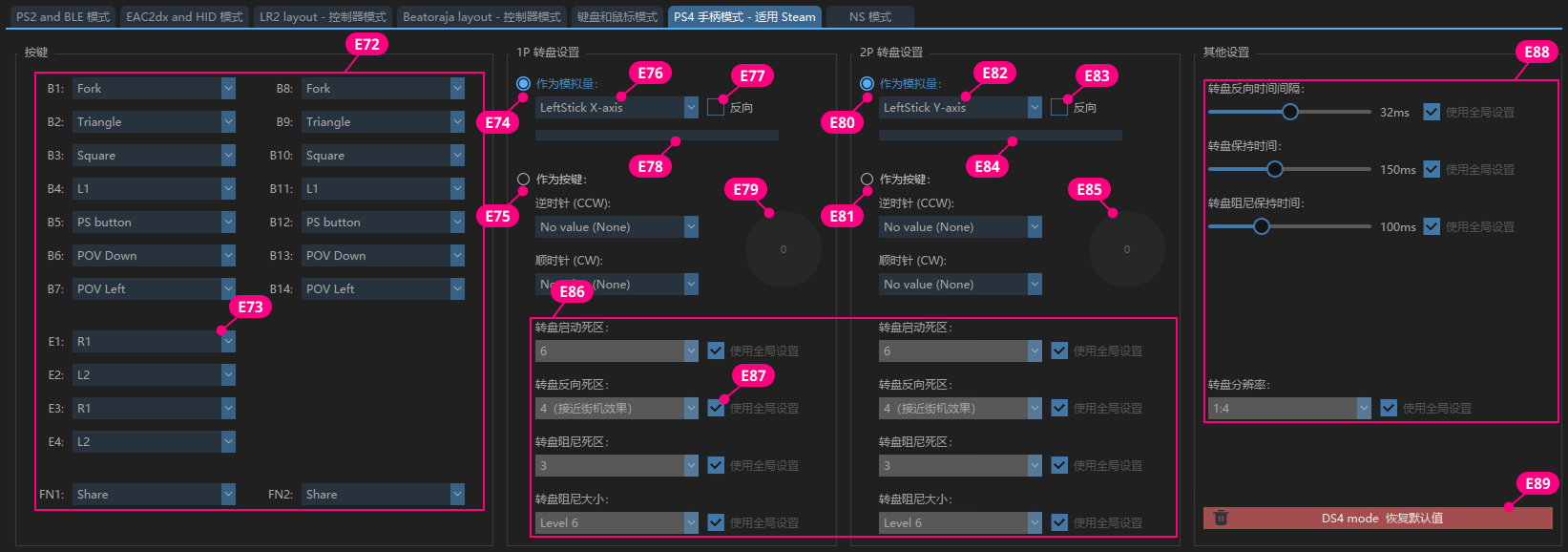

PS4 手柄模式

项目	说明
E72	自定义按键值，可以设置为 DS4 中任意的键值
E73	通过下拉菜单选择键值，实时生效
E74、E80	Turntable 输出为 Axis
E75、E81	Turntable 输出为键值，可以映射 2 个相同的键值，也可以映射为不同的键值
E76、E82	Turntable 选择对应的 Axis
E77、E83	Axis 的值为递增或者递减
E78、E84	Turntable 当前输出的 Axis 的值
E79、E85	模拟 turntable 在游戏中输出的状态
E86	在这个模式下，独立设置 1P 和 2P 的参数
E87	勾选代表使用全局设置；不勾选代表忽略全局设置，使用本模式下设置的参数
E88	设置 1P 和 2P 共同的参数
E89	恢复当前模式到默认值

4.6.7 NS 模式

该模式会在未来增加。

4.7 转盘阻尼映射

转盘重量为全局设置。可以根据自己的感觉，任意输入 0-100 的数值。

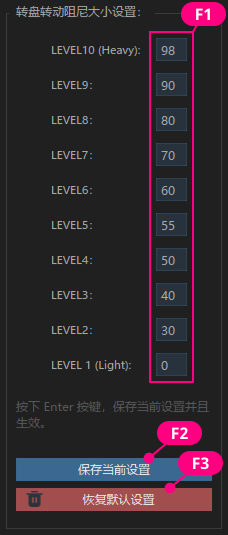

转盘阻尼映射

项目	说明
F1	阻尼数字输入框，数值越大，阻尼越大
F2	点击按钮保存当前的数值；按下 Enter 也可以保存当前数值
F3	恢复出厂默认数值
