如何安装 ONTROLLER
如何安装 ONTROLLER
Section titled “如何安装 ONTROLLER”-

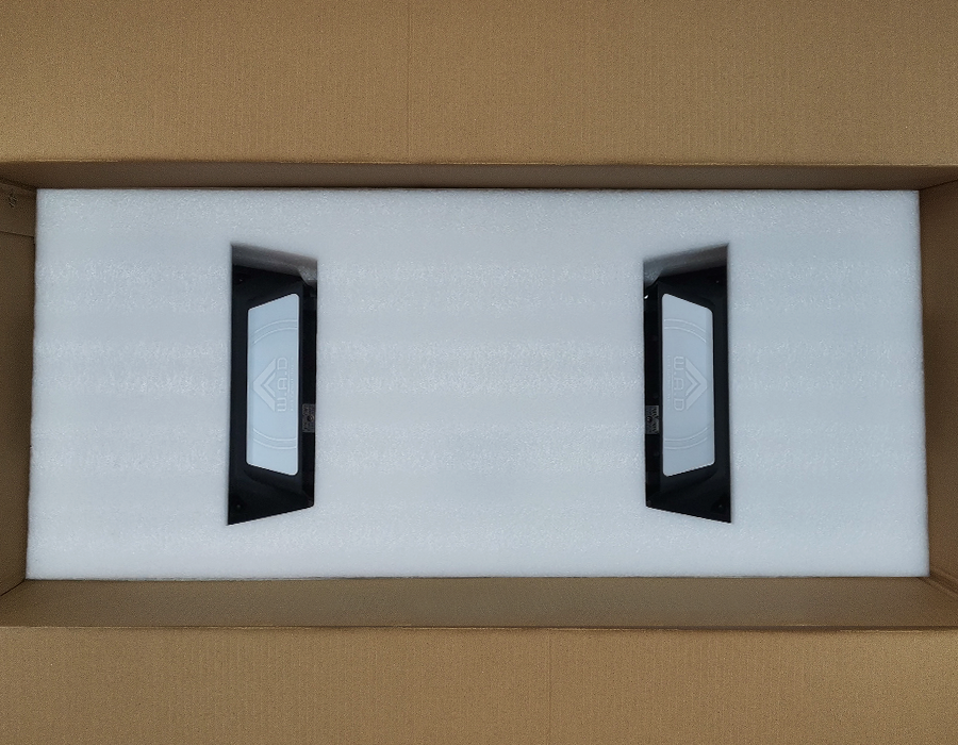

开箱
到货开箱，图示为正面。
-

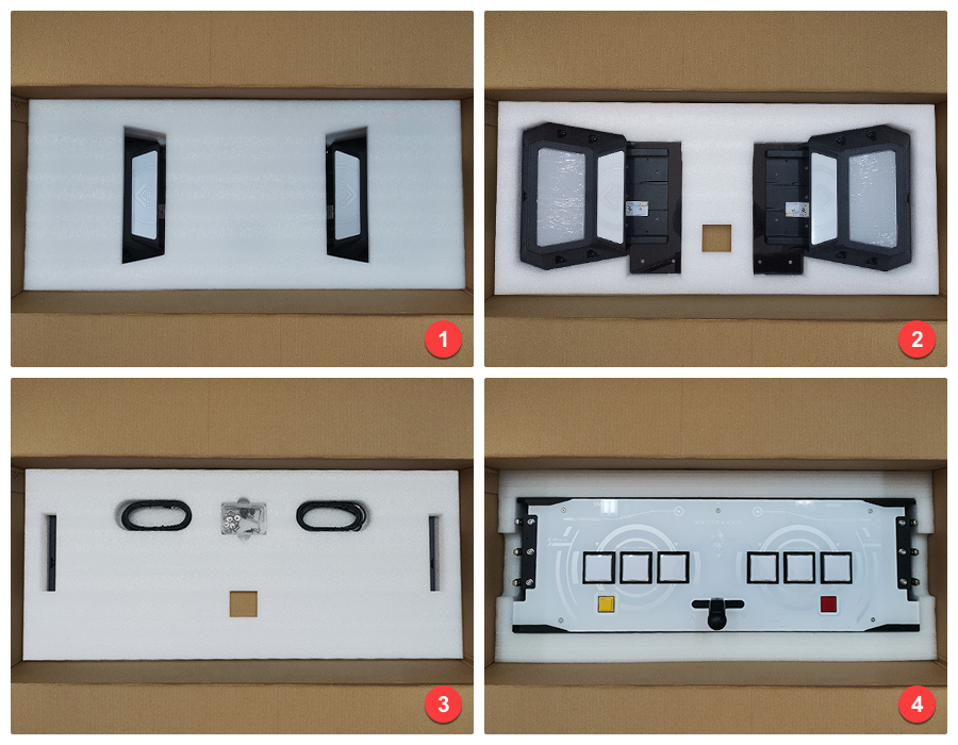

取出内部珍珠棉
按图示顺序分层取出内部珍珠棉。
-

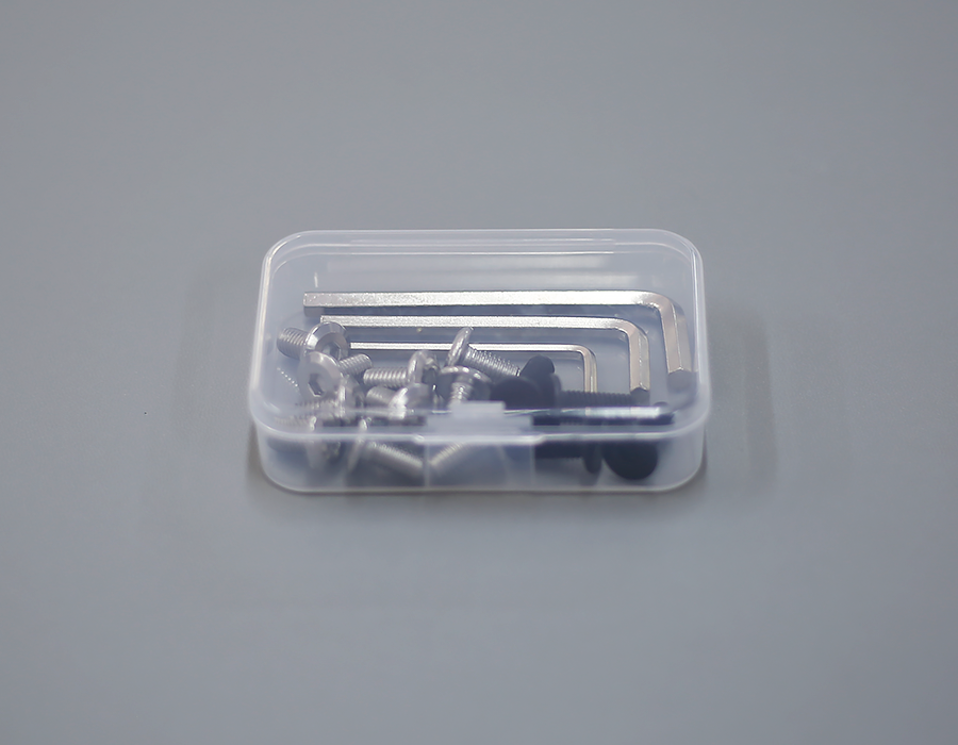

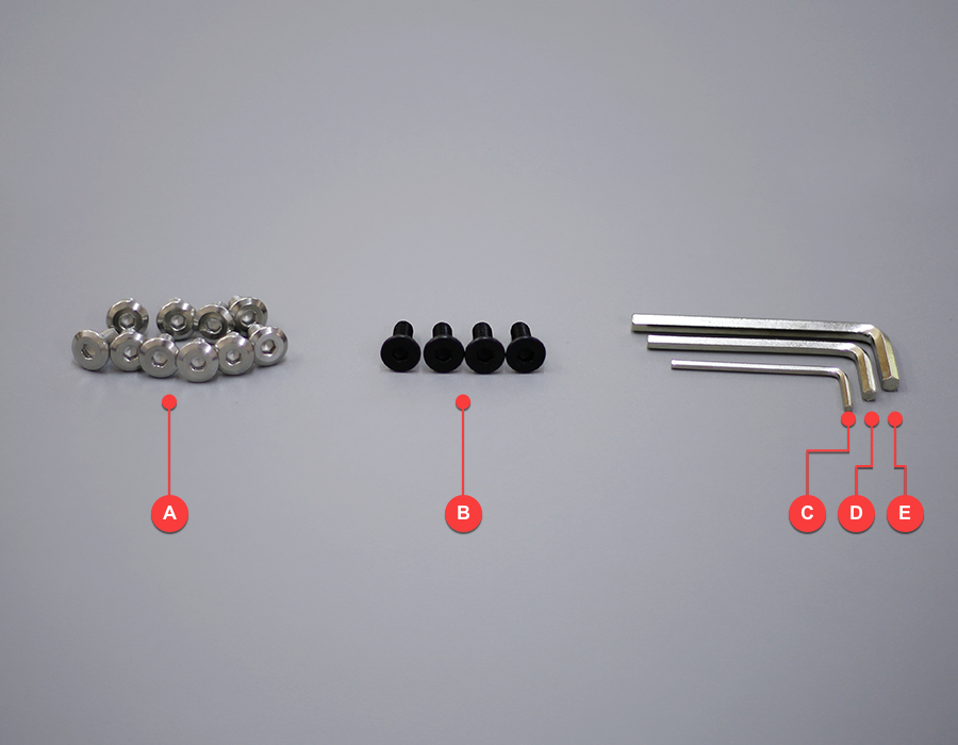

准备安装工具
准备安装工具。
-

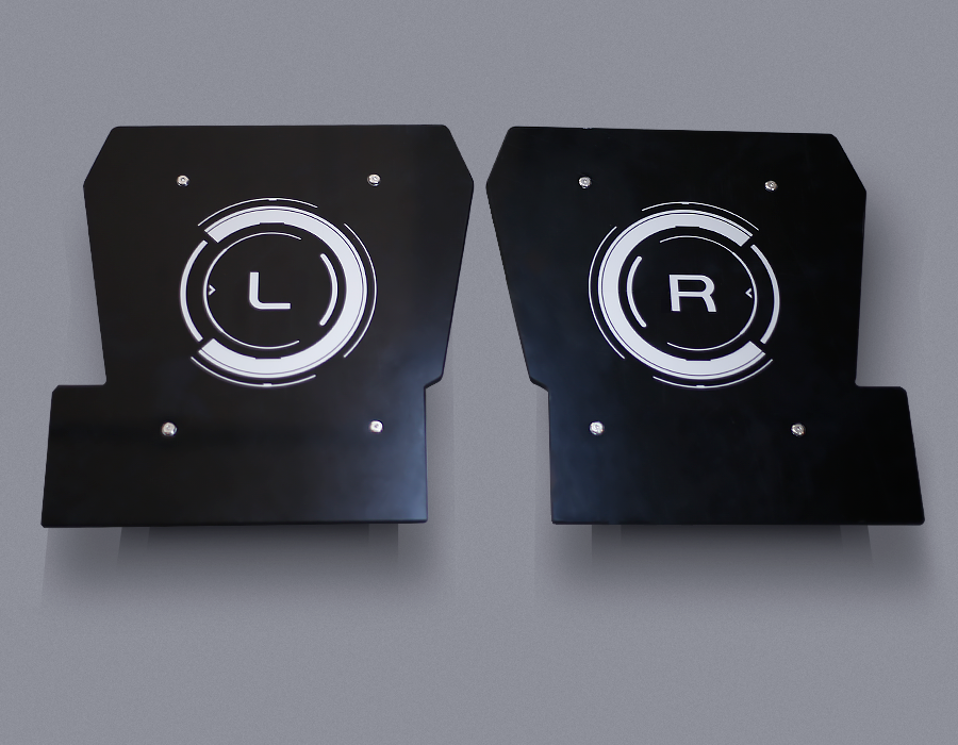

拆除侧键外侧饰板
使用工具C（2.5mm），拆除L、R侧键的外侧饰板。
-

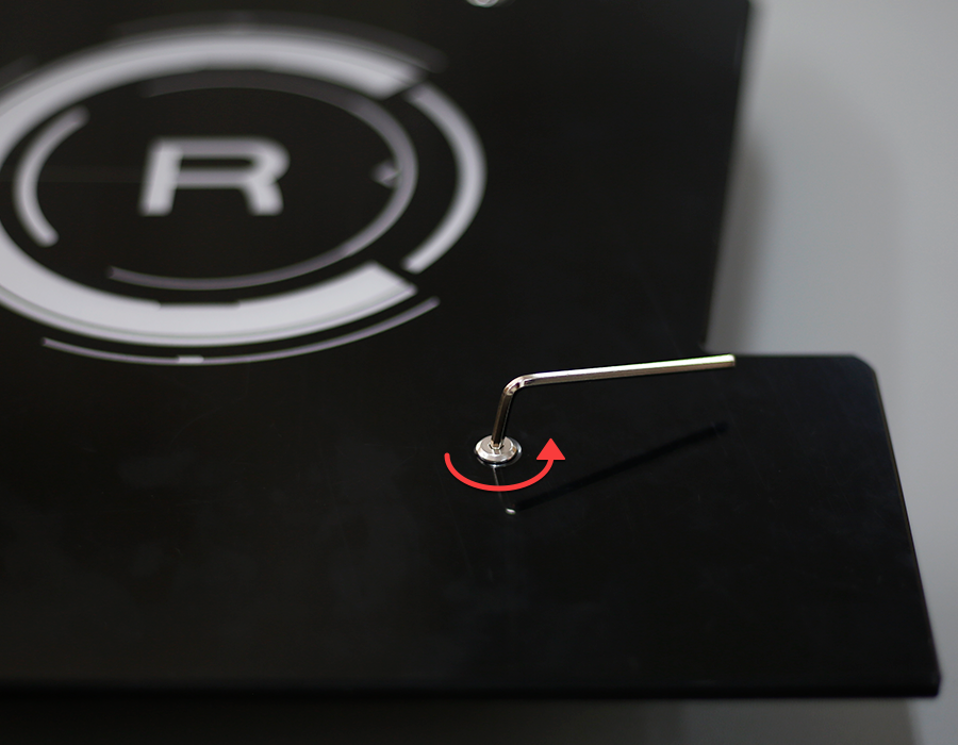

拧掉螺钉并去掉饰板
如图方向旋转内六角螺丝刀，拧掉螺钉（放置于工具盒暂存），去掉饰板。
-

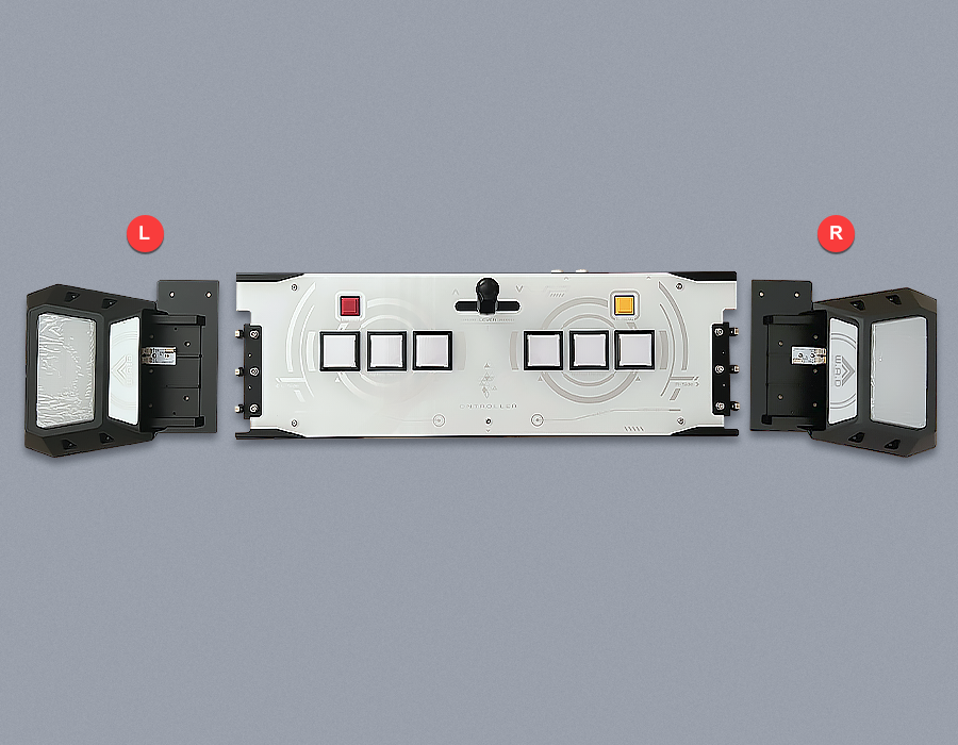

取出主机，放置侧键
取出主机，放置在便于操作处，并将L、R侧键放置于对应侧。
-

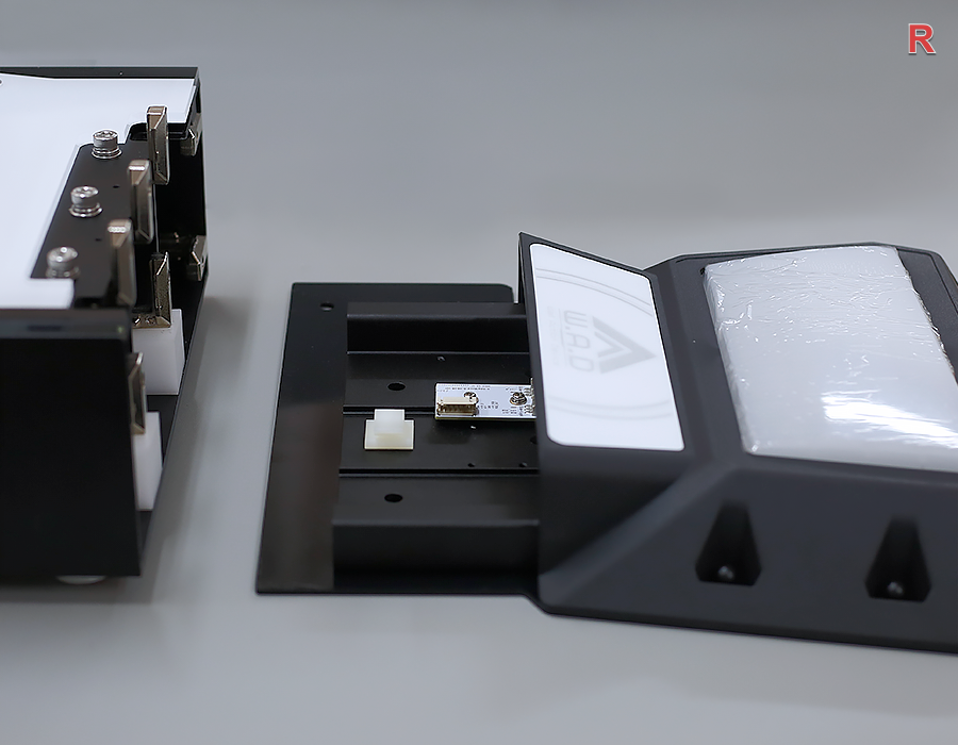

装配R侧键
装配R侧键。
-

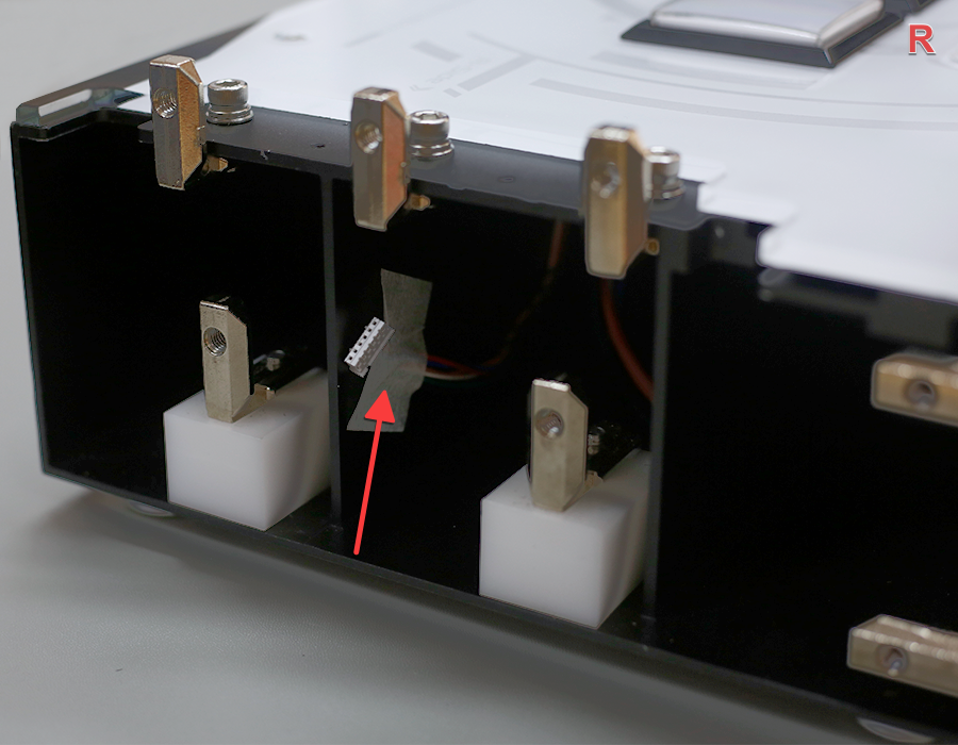

观察线材插头位置
从侧面观察主机，可以看到主机侧面用纸胶带粘贴右侧线材插头。
-

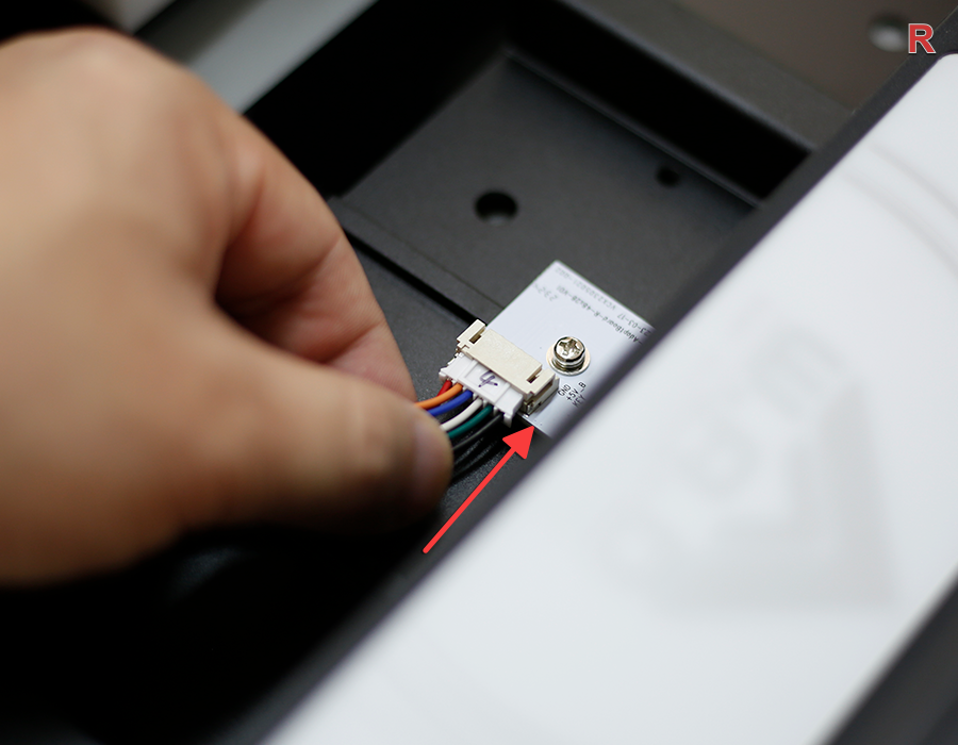

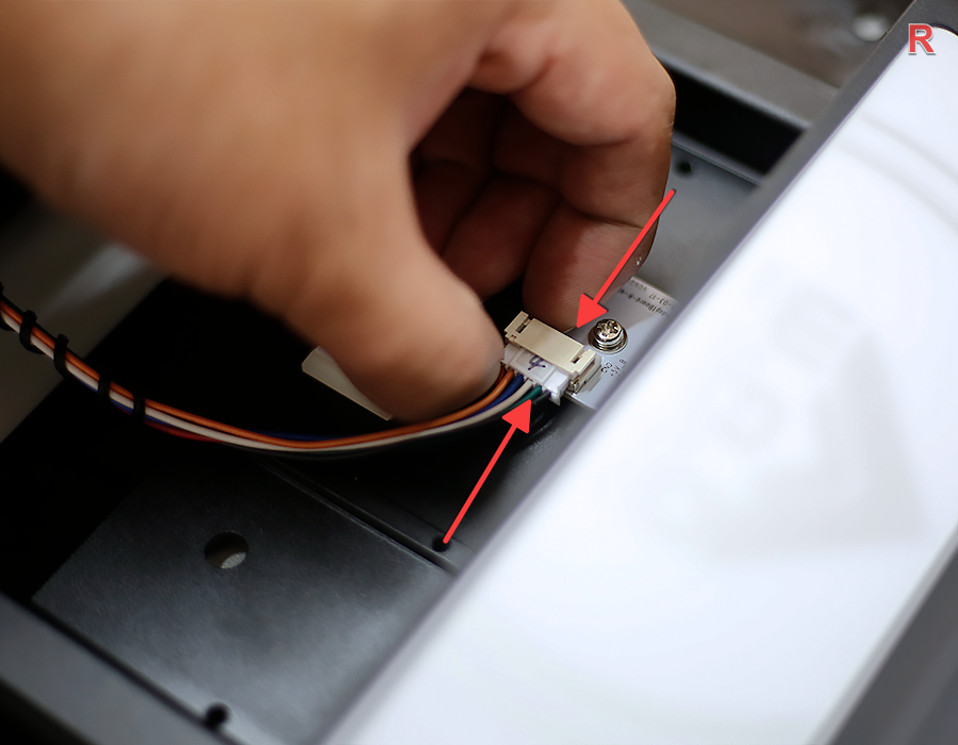

连接右侧线材插头
撕开胶带纸，轻轻拉动接头（切记不可蛮力拉扯），插入线材插头（插头区分正反，不可蛮力插入）。
-

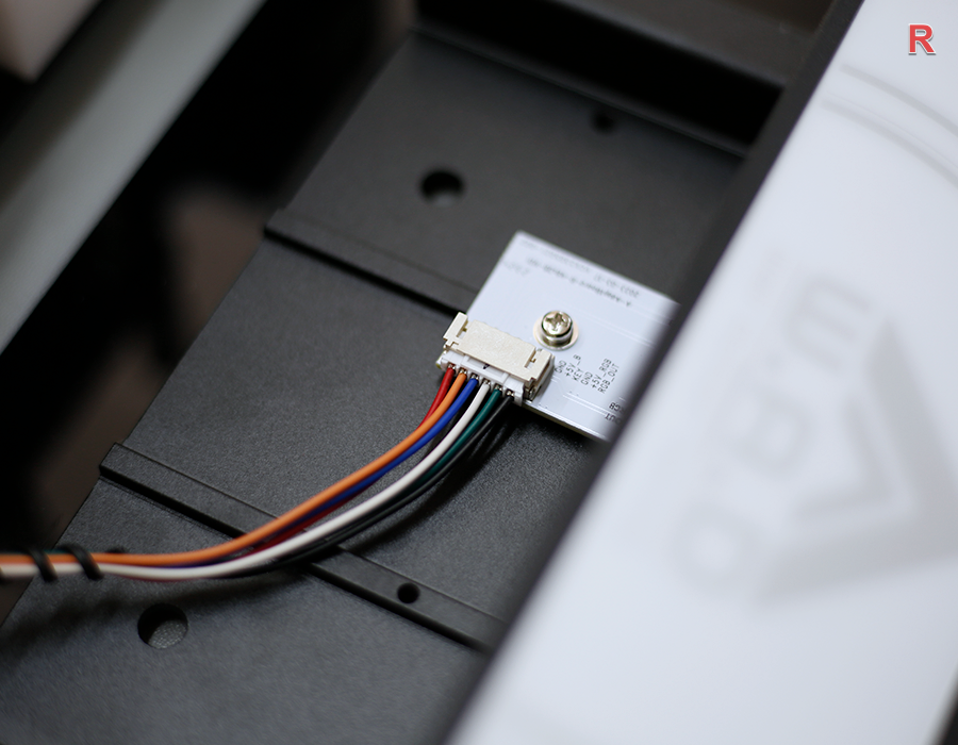

确认插好状态
线材插好状态如图所示。
-

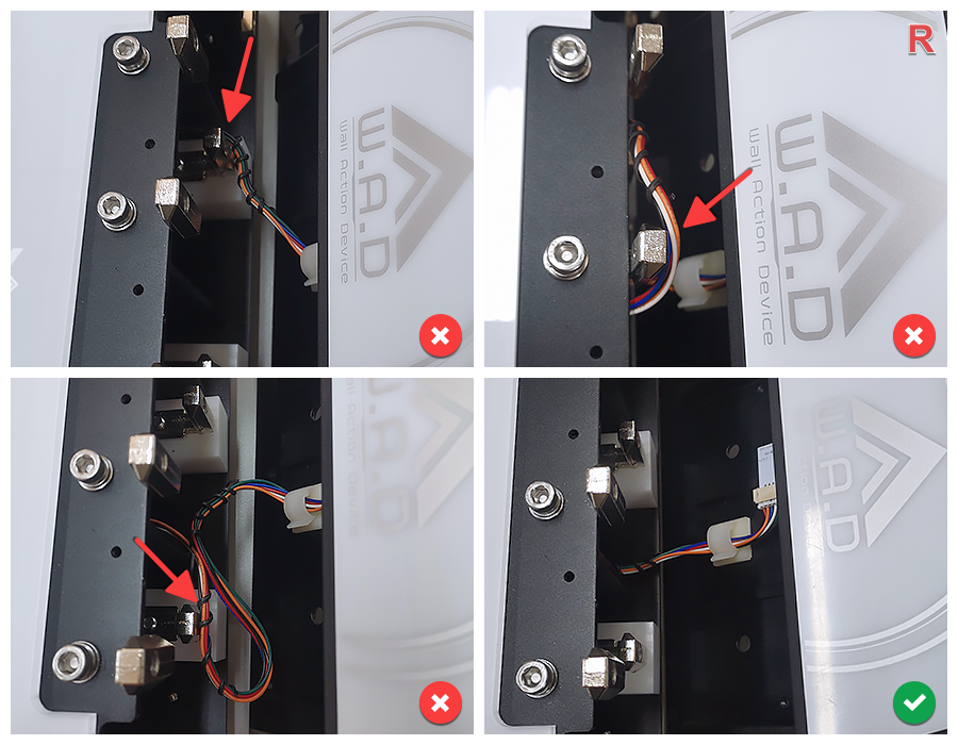

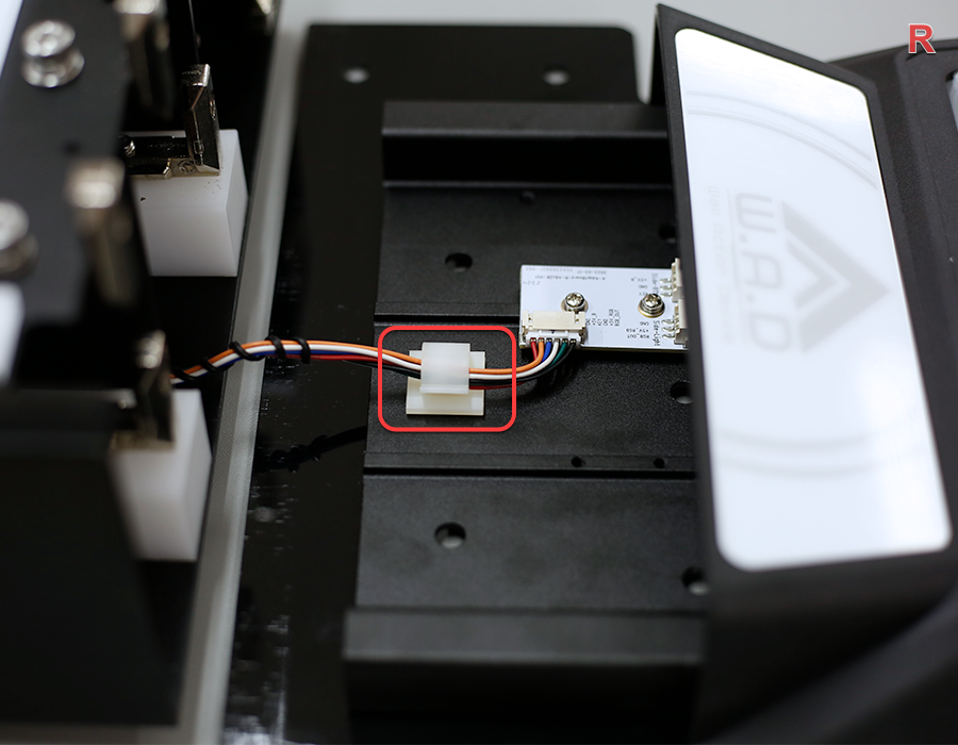

固定线材
如图所示，将线材放于线卡中。
-
合上R侧键
装配R侧键。
-

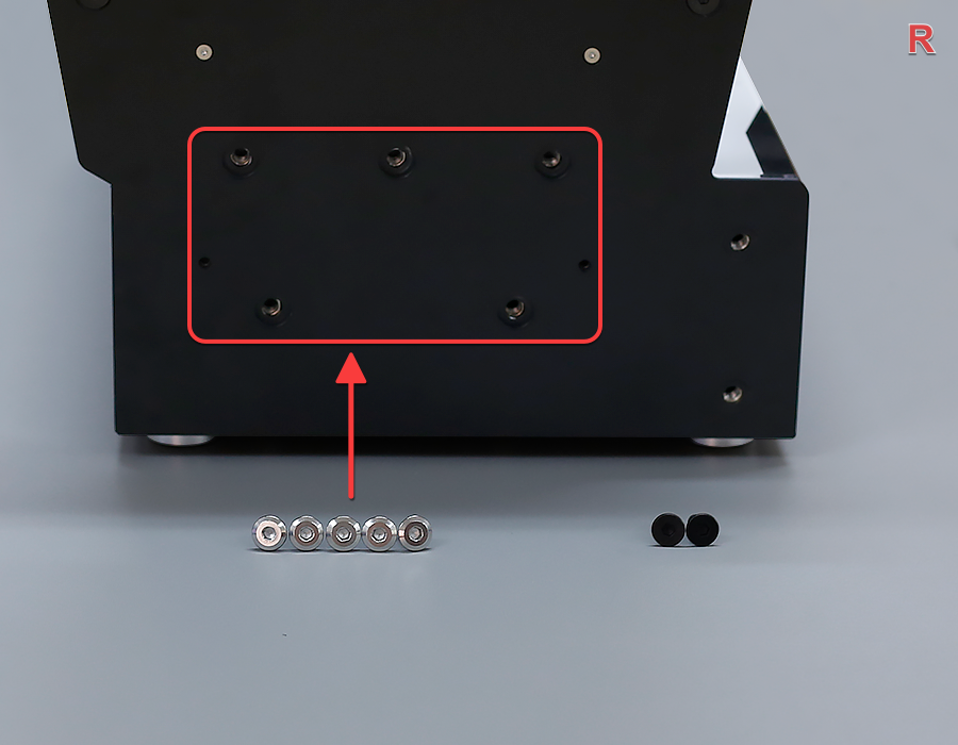

固定R侧外侧螺丝
使用工具D（4mm），固定R侧螺丝。
-

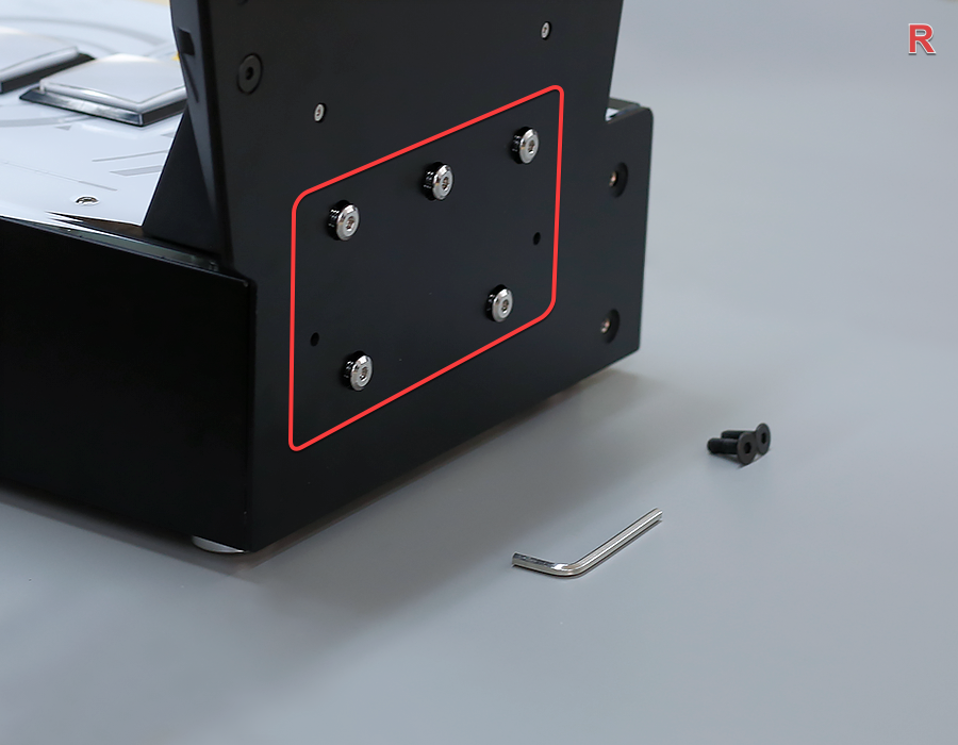

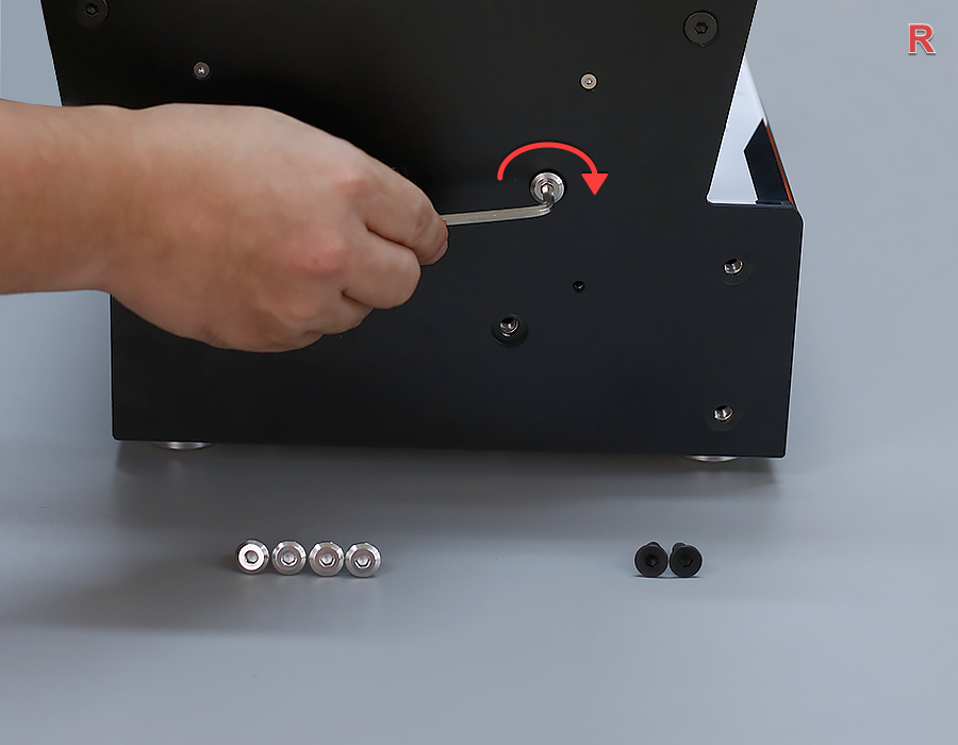

预紧5颗A螺丝
首先预紧5颗银色A螺丝，不要完全拧紧，保证侧键仍然可以活动。
-

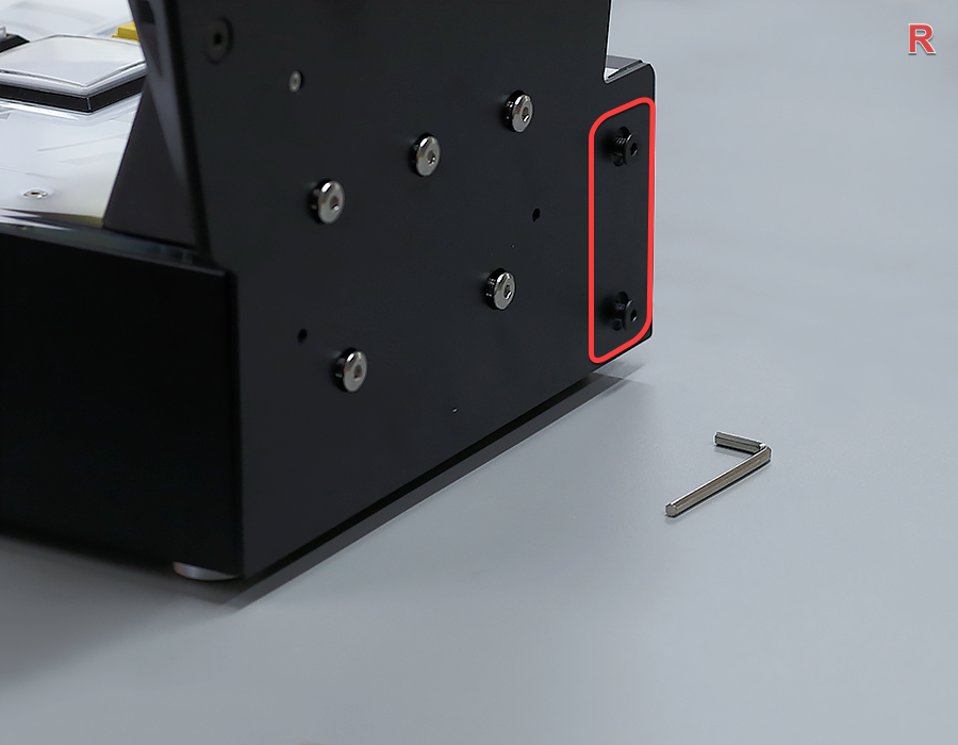

预紧2颗B螺丝
然后，预紧2颗黑色B螺钉，不要完全拧紧，保证侧键仍然可以活动。
-

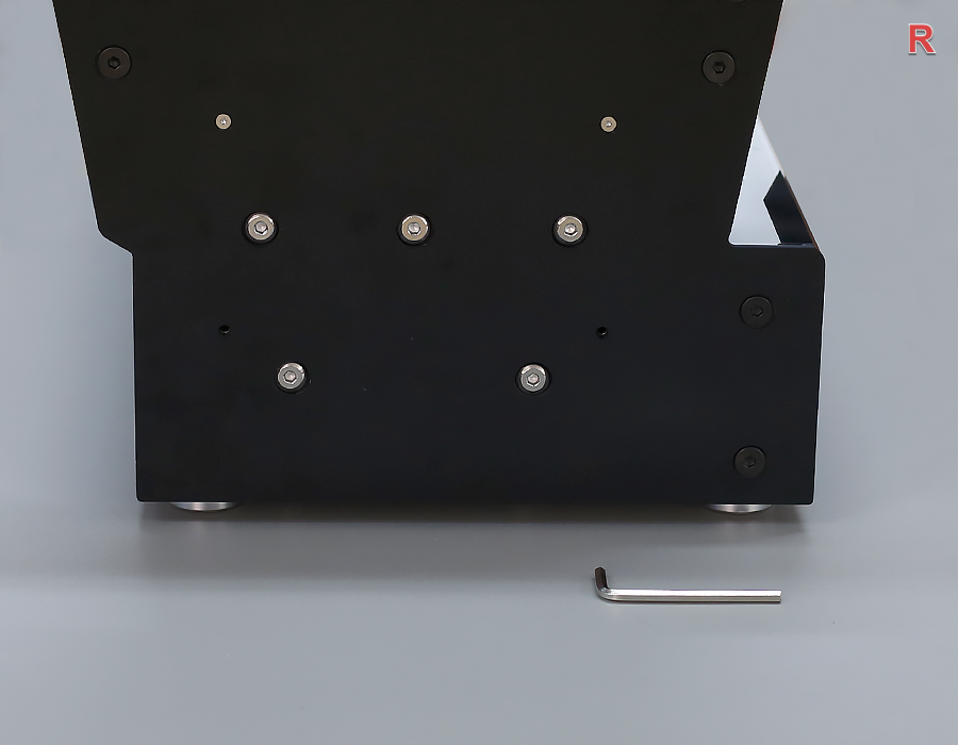

完全拧紧7颗螺丝
将7颗螺丝完全拧紧。
-

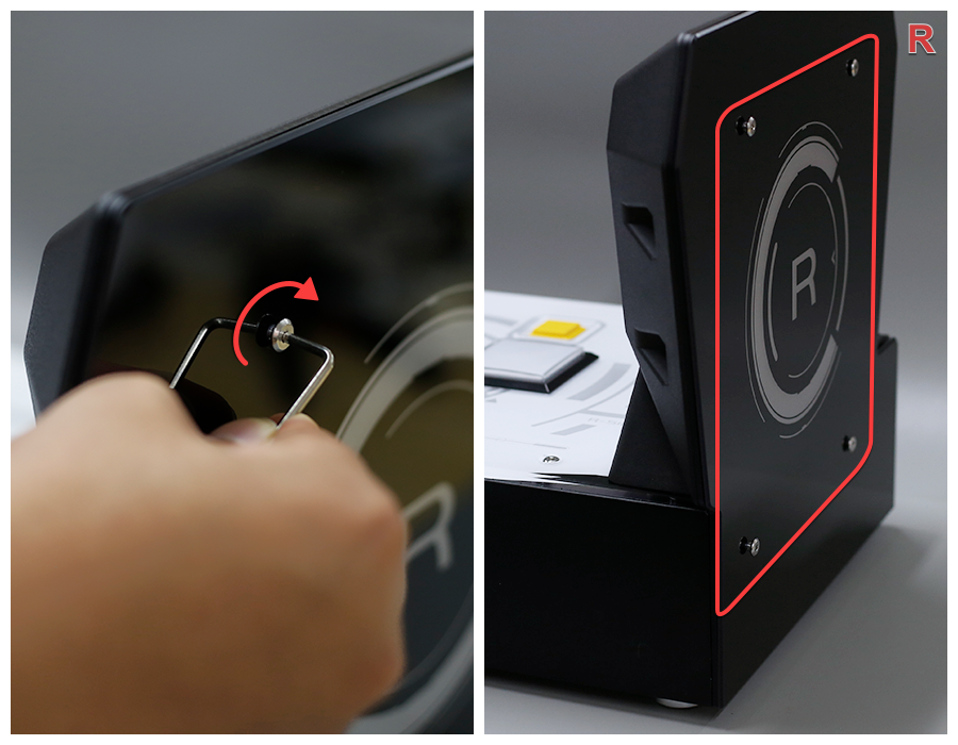

盖上R侧装饰板（预紧）
盖上R侧装饰板，使用工具C（2.5mm）固定螺丝，预紧4颗螺丝，不要完全拧紧。
-

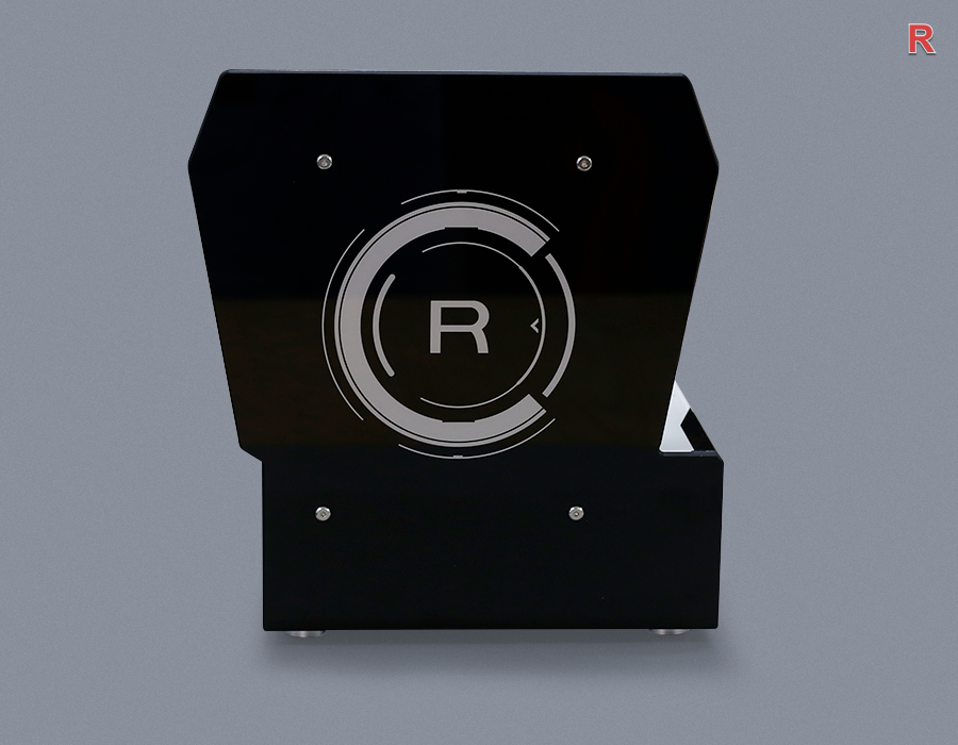

拧紧R侧装饰板螺丝
如图所示，拧紧4个螺丝。
-

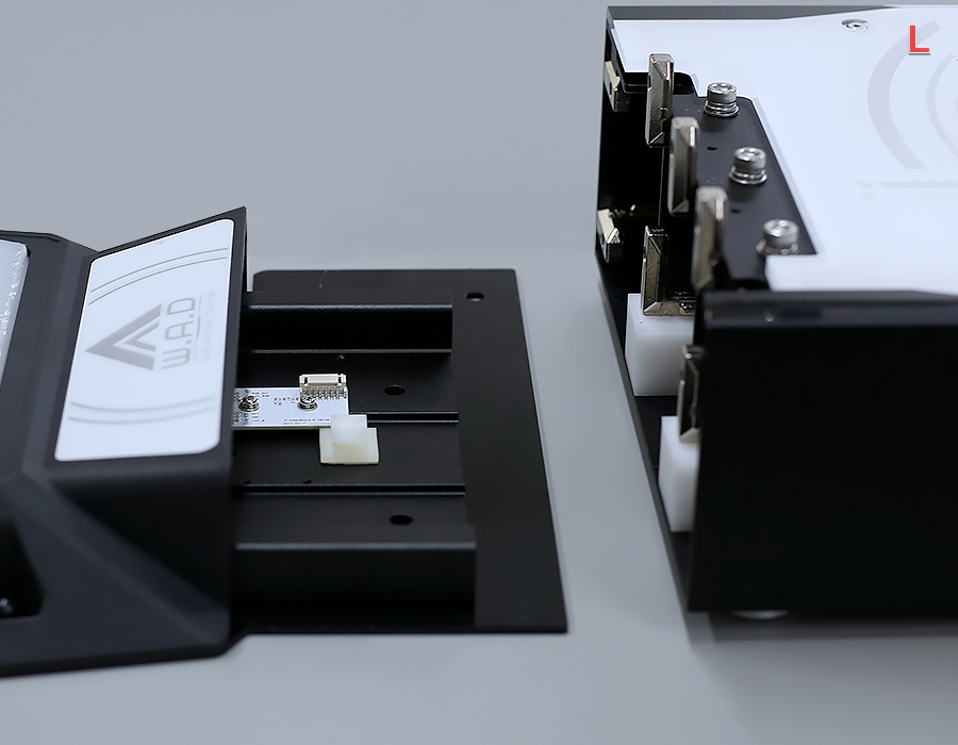

装配L侧键
装配L侧键。
-

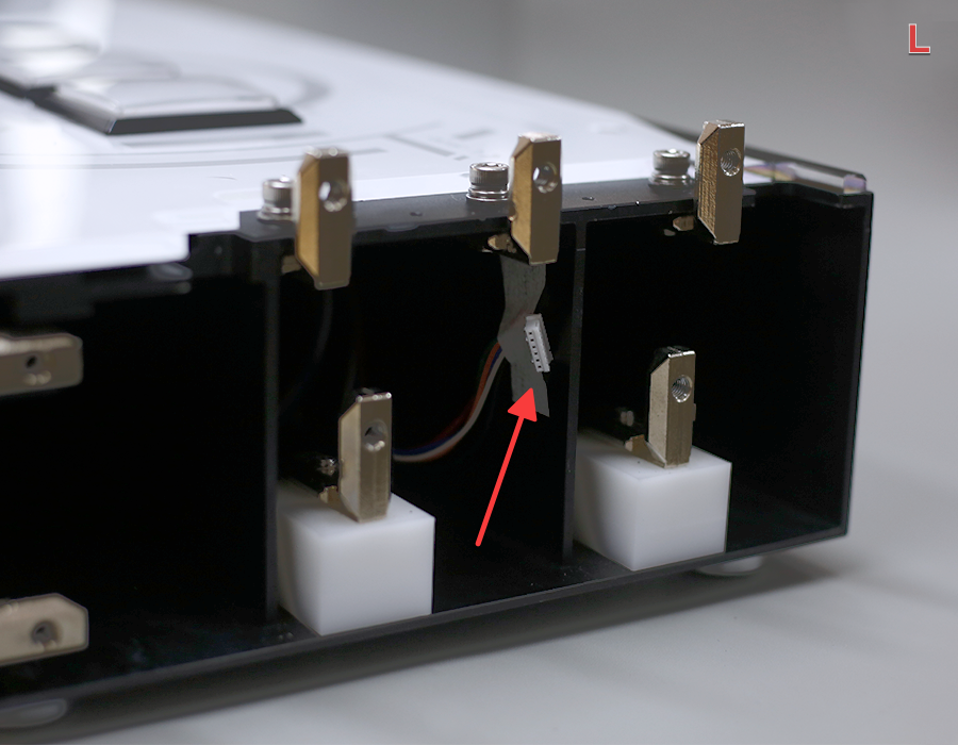

观察左侧线材插头位置
从侧面观察主机，可以看到主机侧面用纸胶带粘贴左侧线材插头。
-

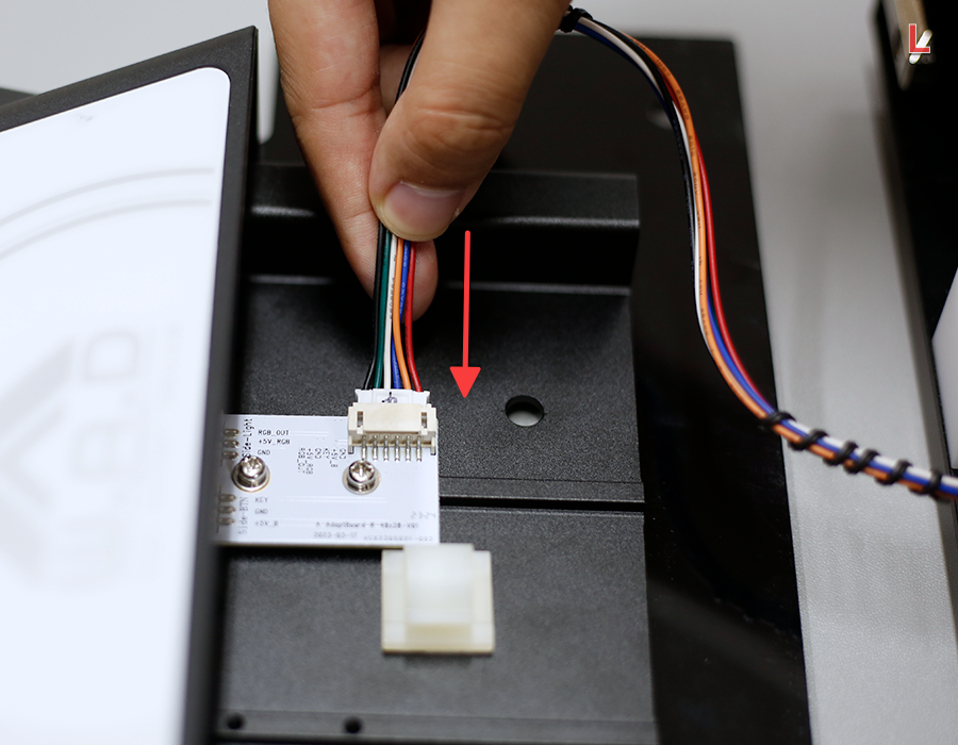

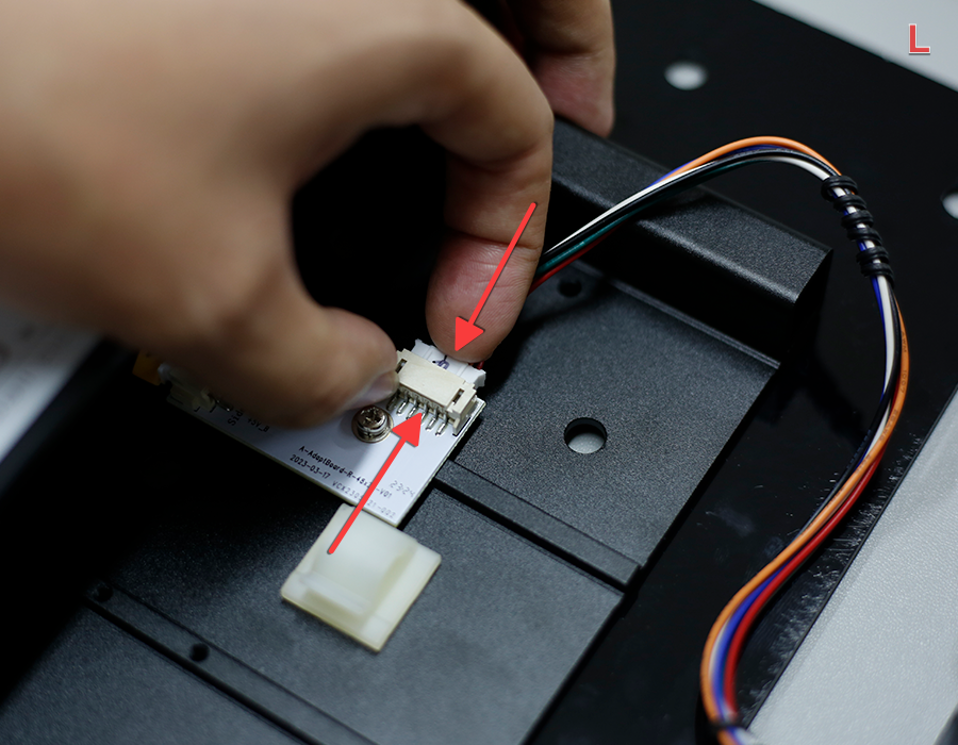

连接左侧线材插头
撕开胶带纸，轻轻拉动接头（切记不可蛮力拉扯），插入线材插头（插头区分正反，不可蛮力插入）。
-

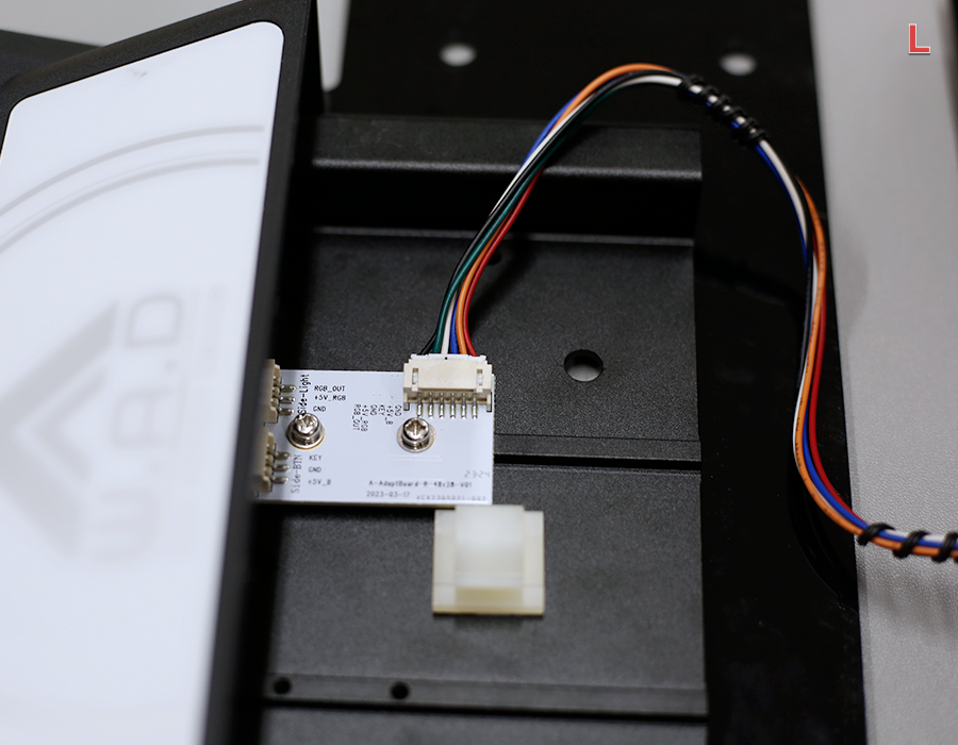

确认左侧插好状态
线材插好状态如图所示。
-

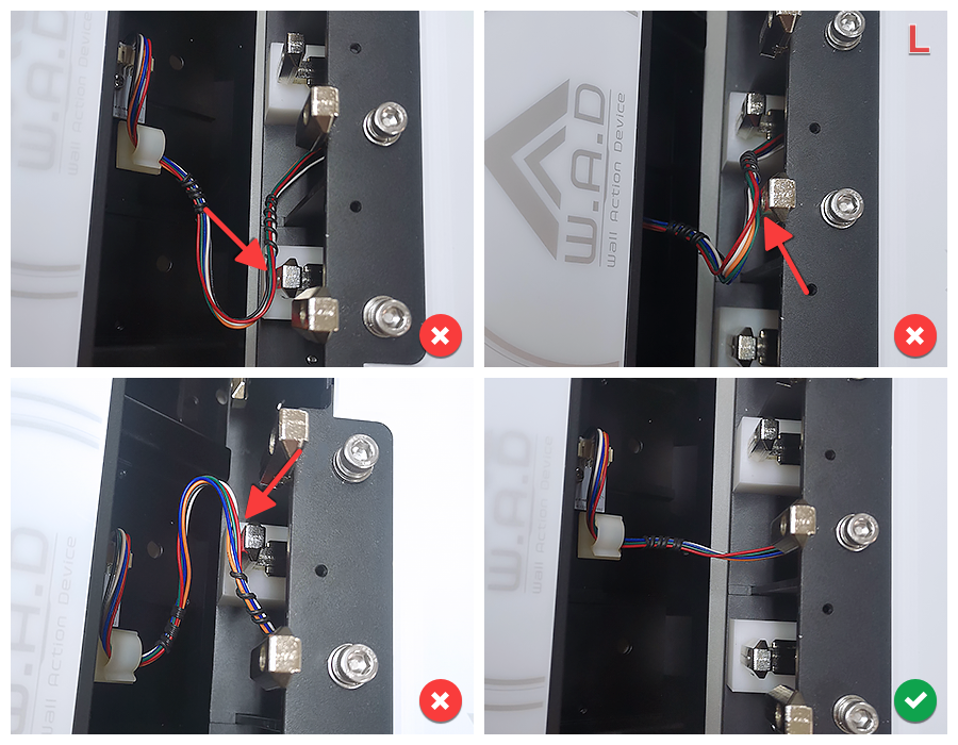

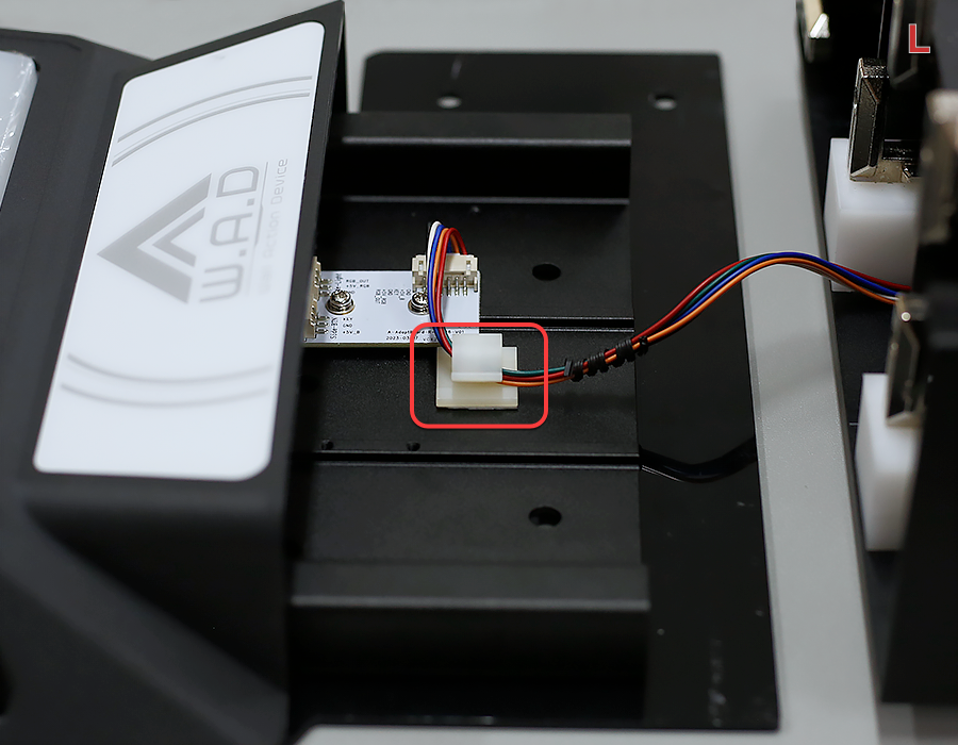

固定左侧线材
如图所示，将线材放于线卡中。
-
合上L侧键
装配L侧键。
-

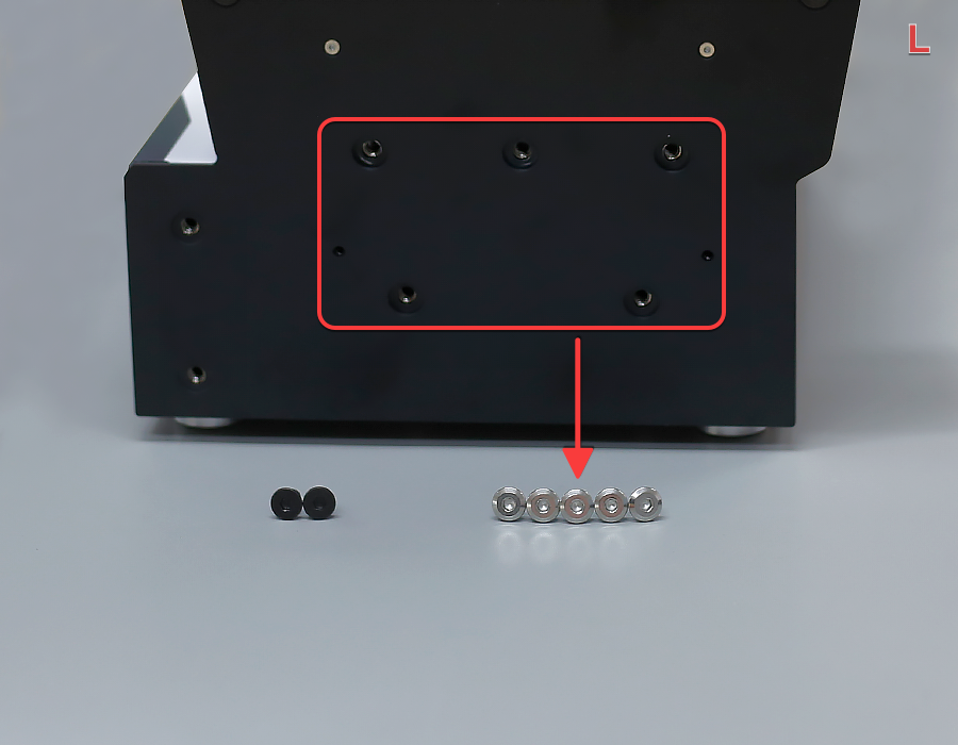

固定L侧外侧螺丝
使用工具D（4mm），固定L侧螺丝。
-

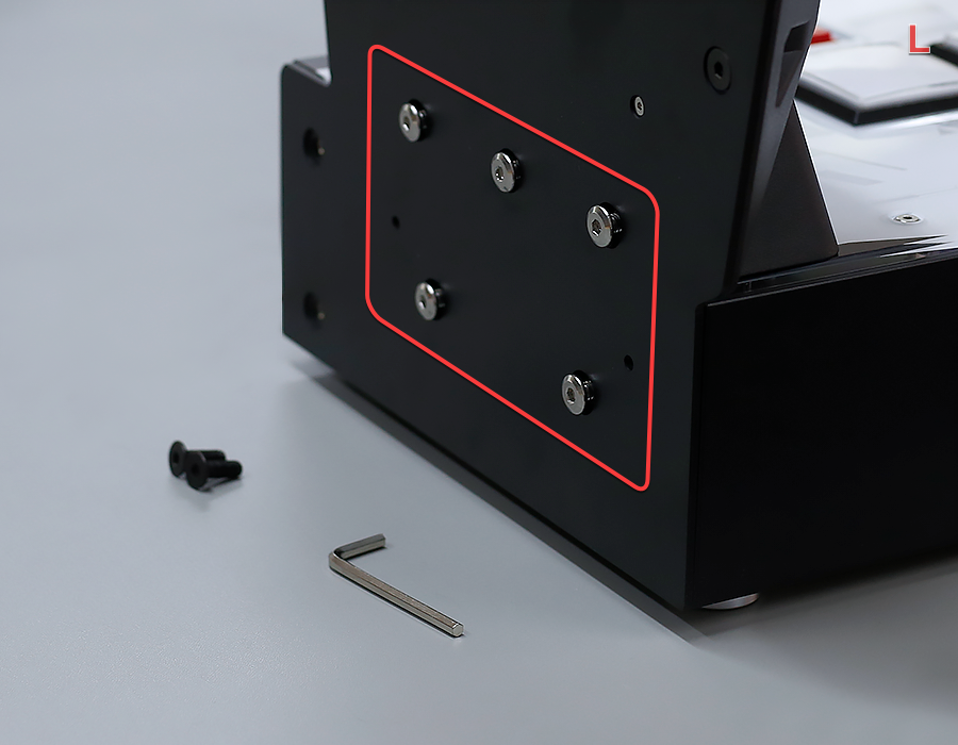

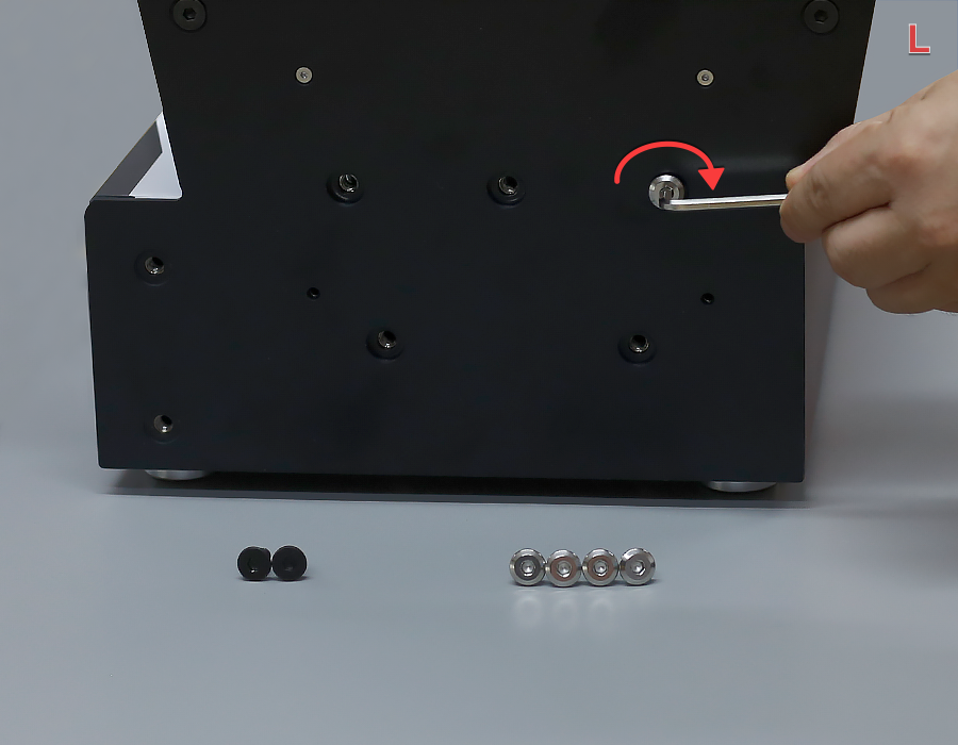

预紧左侧5颗A螺丝
首先预紧5颗银色A螺丝，不要完全拧紧，保证侧键仍然可以活动。
-

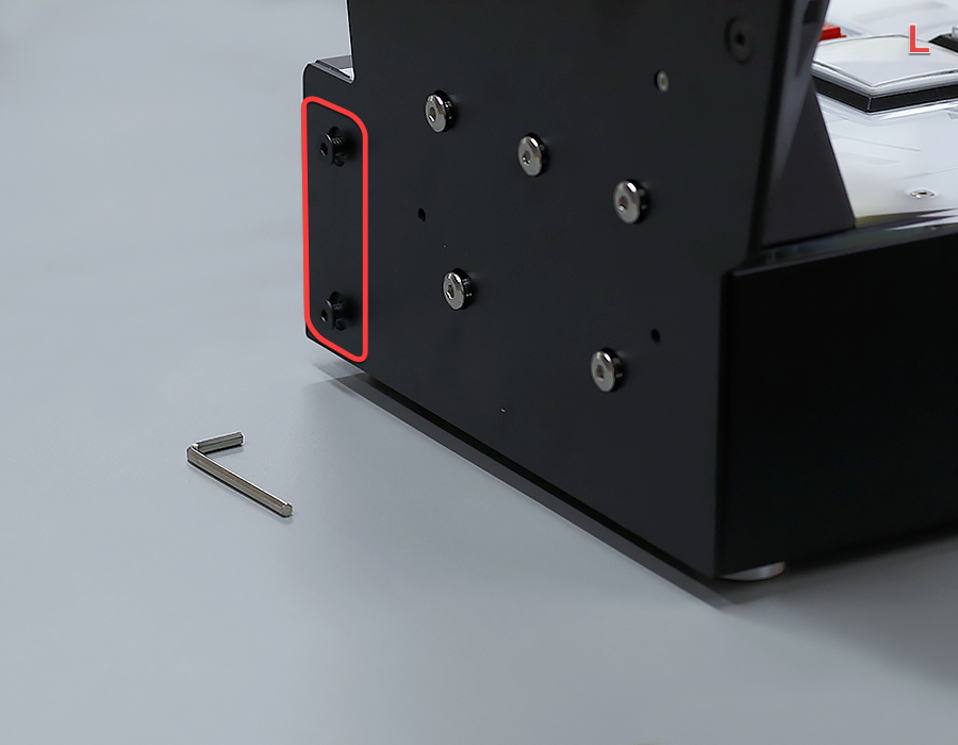

预紧左侧2颗B螺丝
然后，预紧2颗黑色B螺丝，不要完全拧紧，保证侧键仍然可以活动。
-

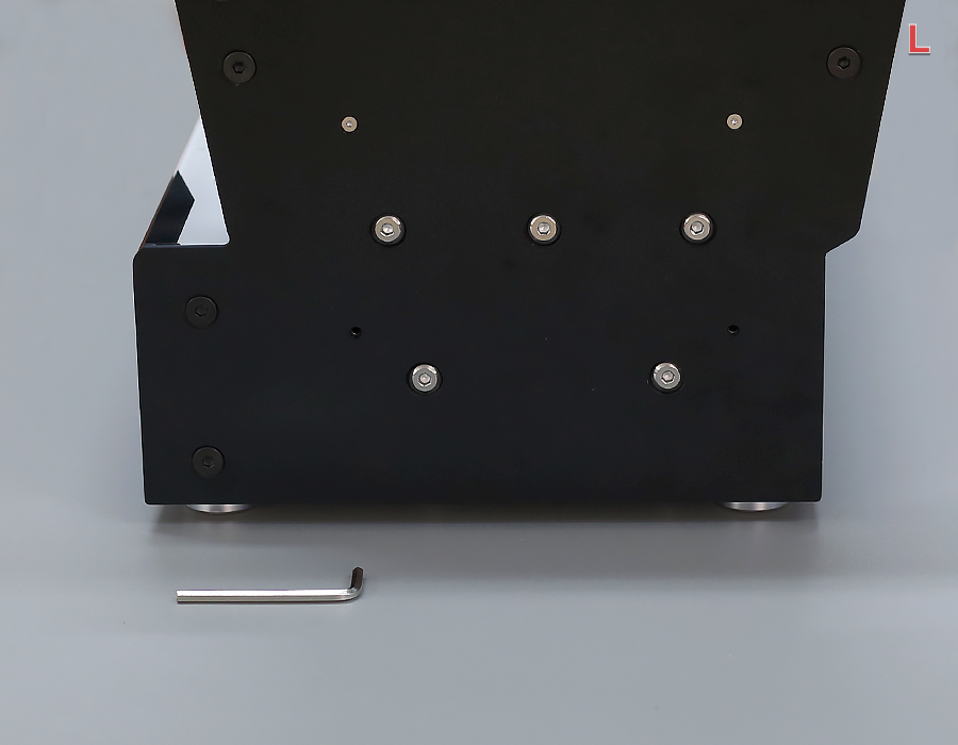

完全拧紧左侧7颗螺丝
将7颗螺丝完全拧紧。
-

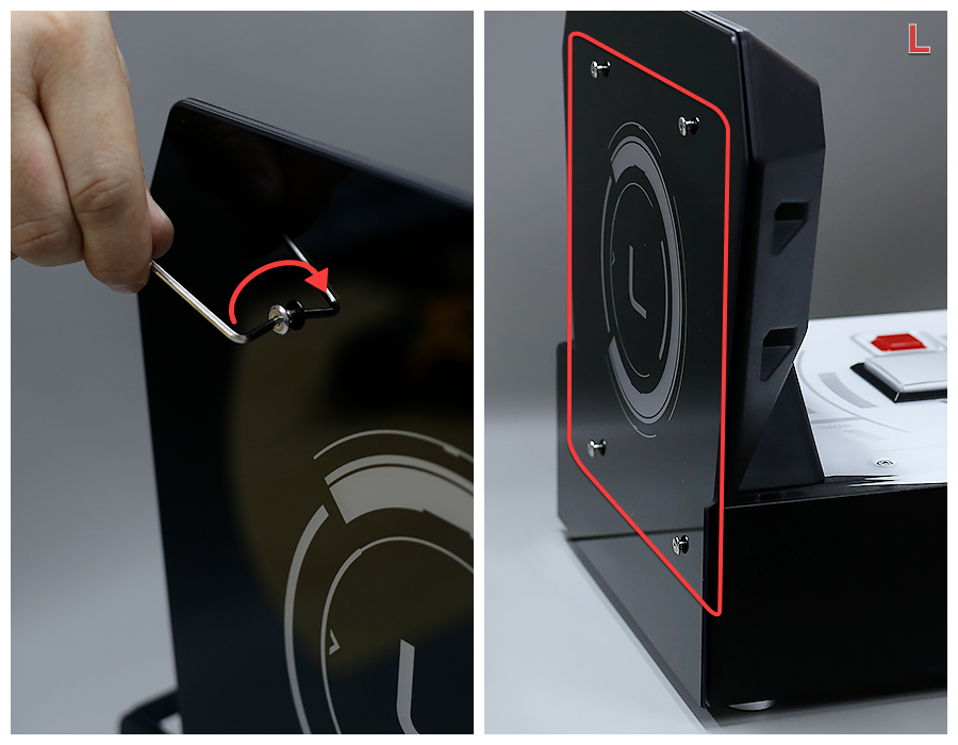

盖上L侧装饰板（预紧）
盖上L侧装饰板，使用工具C（2.5mm）固定螺丝，首先预紧4颗螺丝，不要完全拧紧。
-

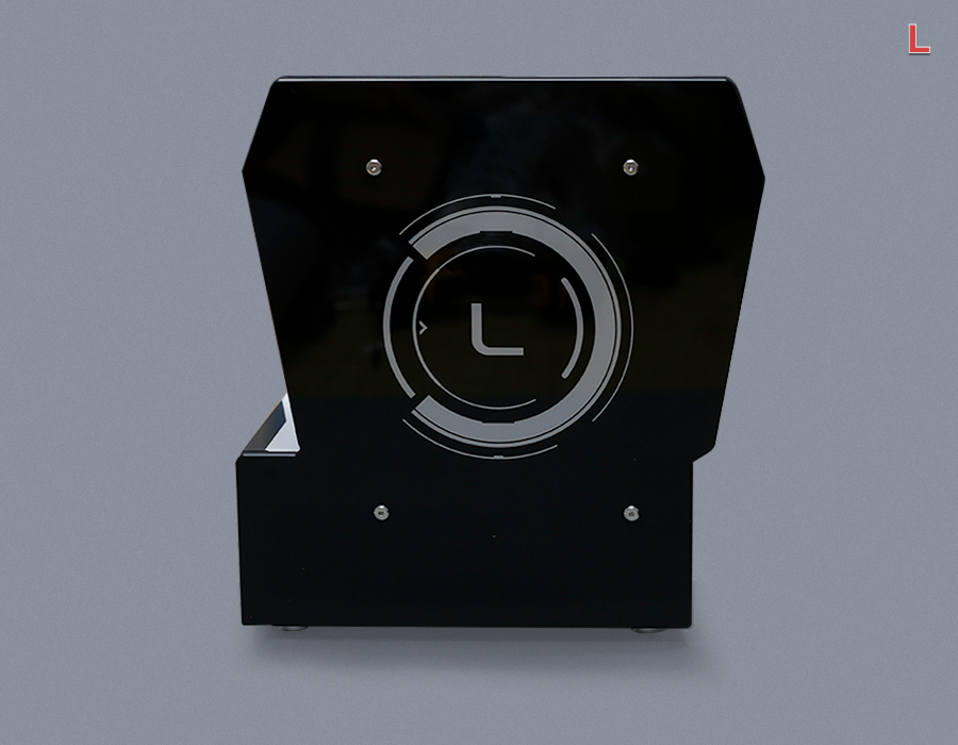

拧紧L侧装饰板螺丝
如图所示，拧紧4个螺丝。
-

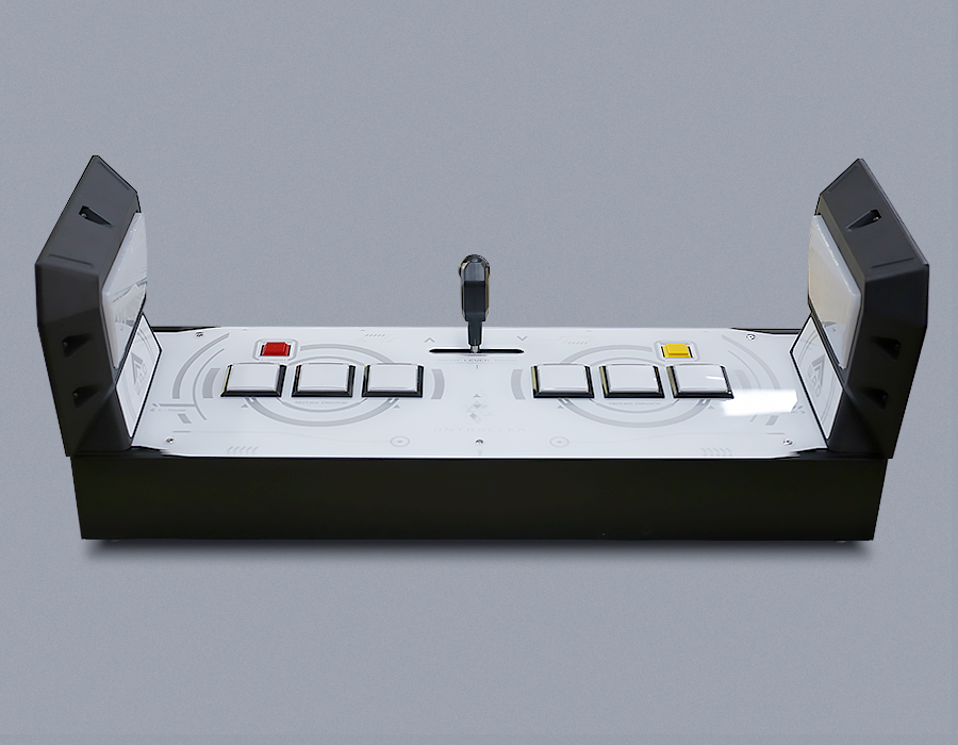

装配完成
装配完成，整机如图。
