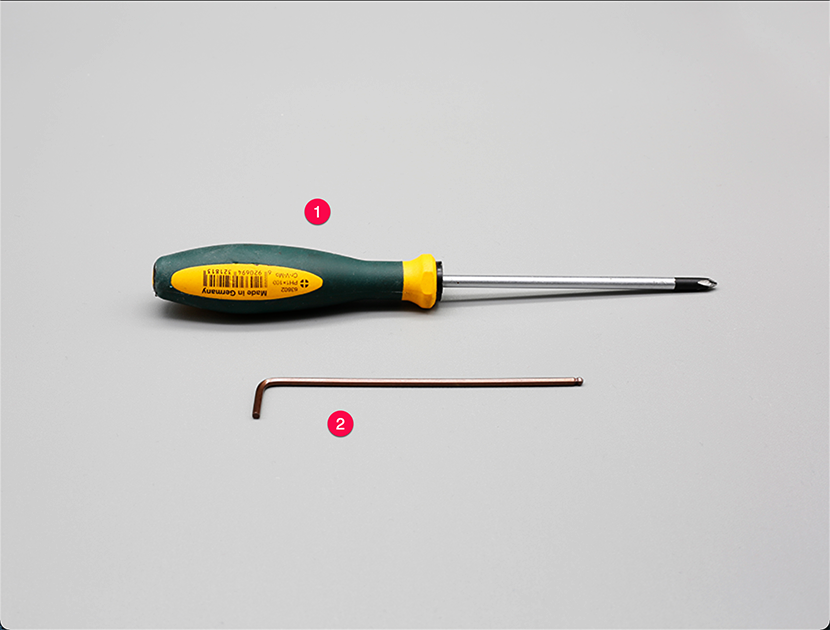

准备工具
①十字口螺丝刀；②2.5mm内六角螺丝刀。
-

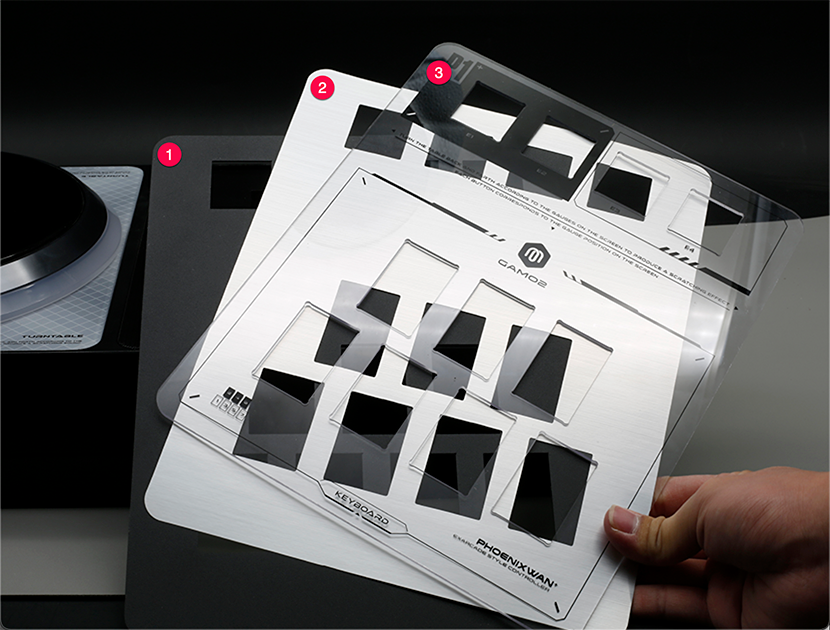

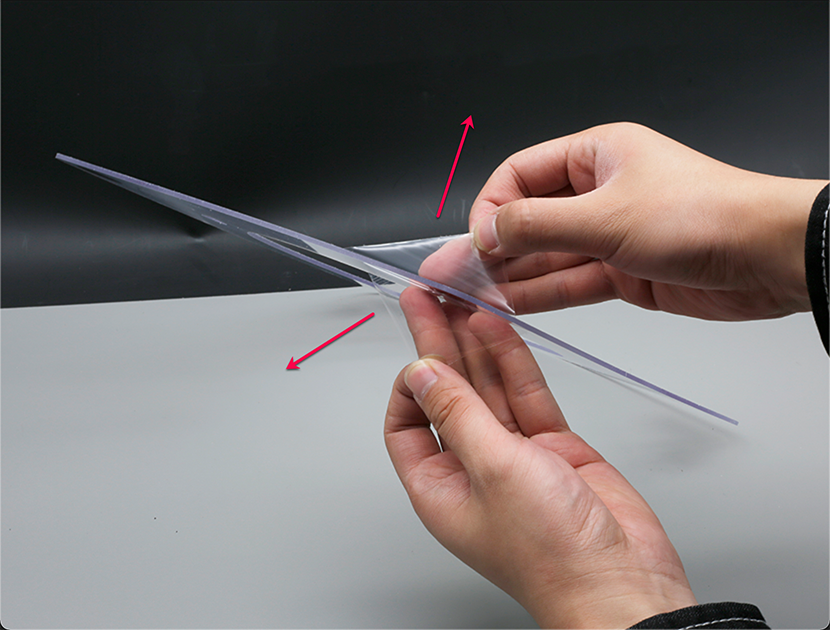

面板膜是双面的
面板膜是双面的，注意两面都需要撕开。
-

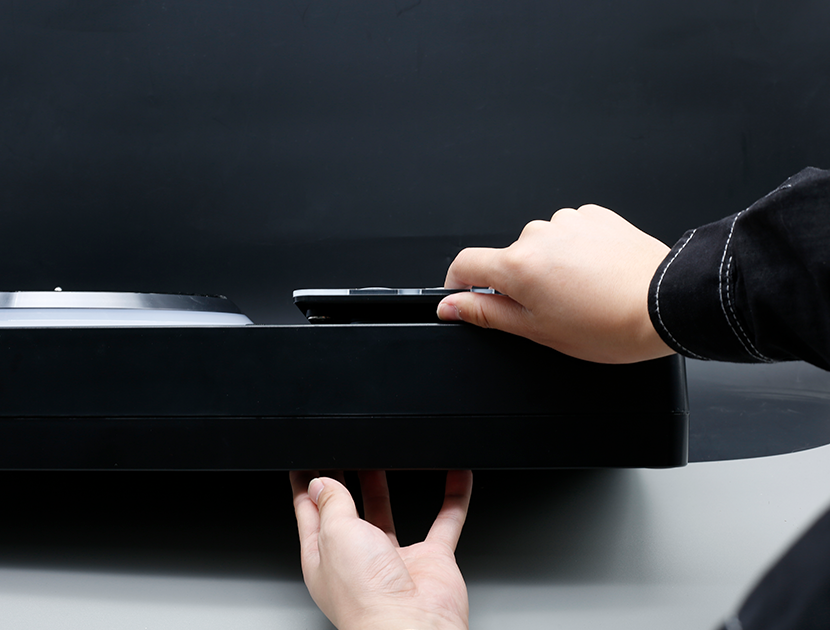

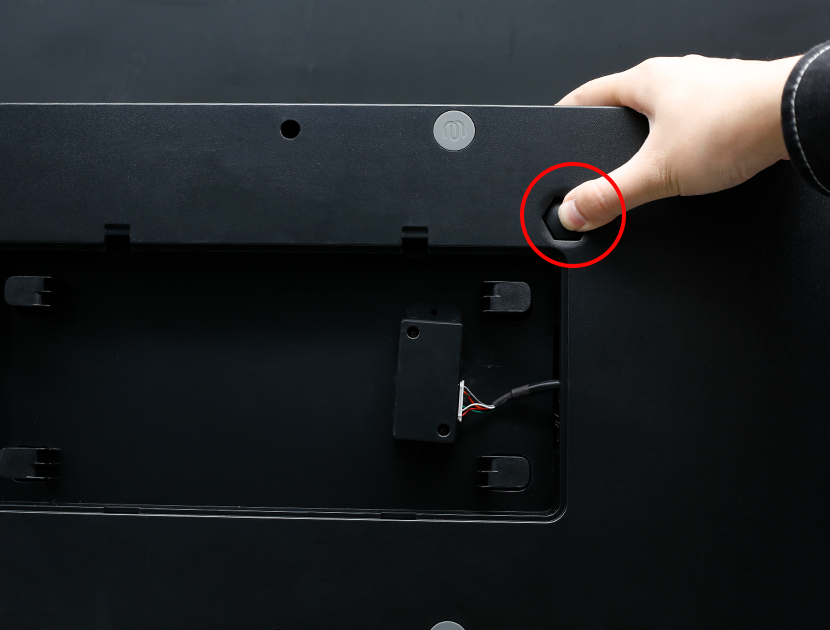

更换按键部分面板
更换按键部分面板，按下控制器背面六角顶出柱位置。
-
取出被顶出的按键面板
按下顶出柱后，同时将被顶出的按键面板取出。
-

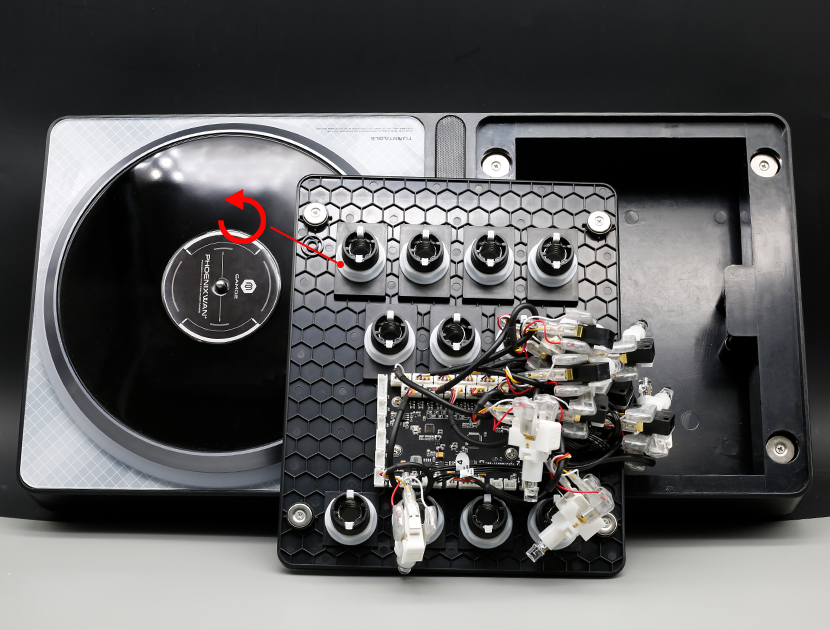

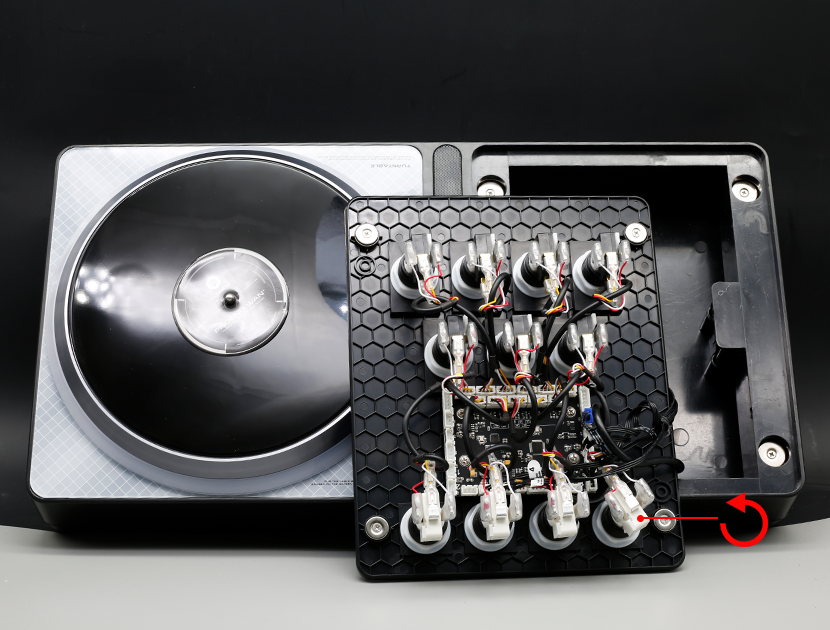

逆时针旋转取下微动开关和LED部分
逆时针旋转取下微动开关和LED部分（三和按键请捏紧微动开关，左右晃动的同时并向外拔出）。
-

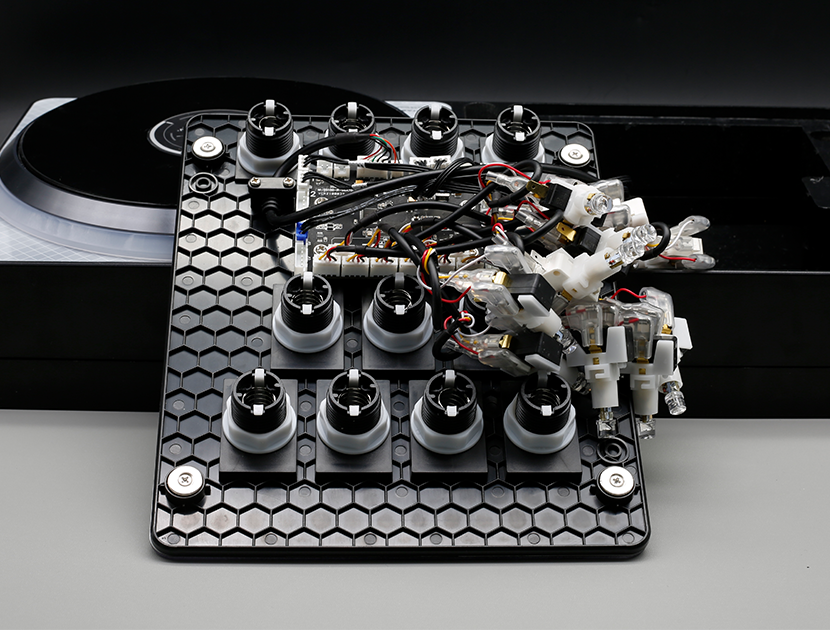

取下所有按键微动开关后
取下所有按键微动开关后。
-
取下白色螺母并取下按键
取下白色螺母，并取下按键。
-

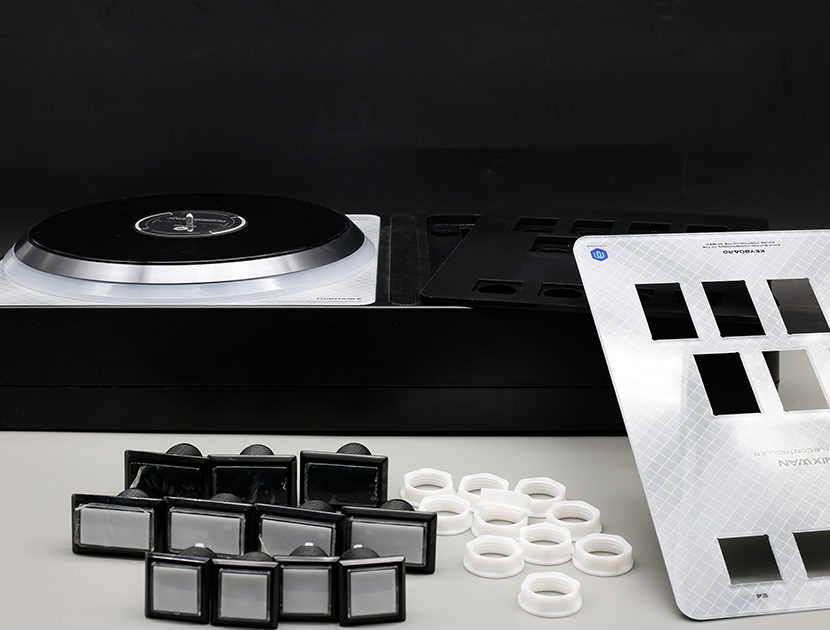

取下所有按键后
取下所有按键后。
-
安放新按键面板
按照顺序将新按键面板安放整齐（喜欢黑色底色的话，请将②银色硬卡纸取下）。
-
放入4个角落按键以固定面板位置
先将4个角落的按键放入以固定面板位置。
-
使用白色螺母固定四个按键
使用白色螺母将四个按键固定后将所有按键安装回原位。
-

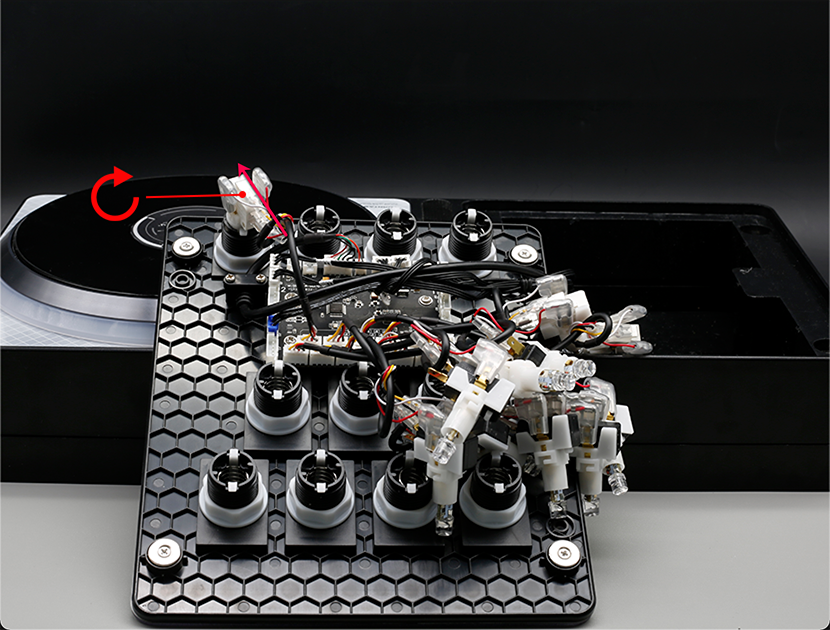

将微动开关装回原位
将微动开关部分装回原来的按键位置（普通按键按照红色直线的角度放入按键后顺时针旋转，三和按键左右摇晃并向下压入按键）。

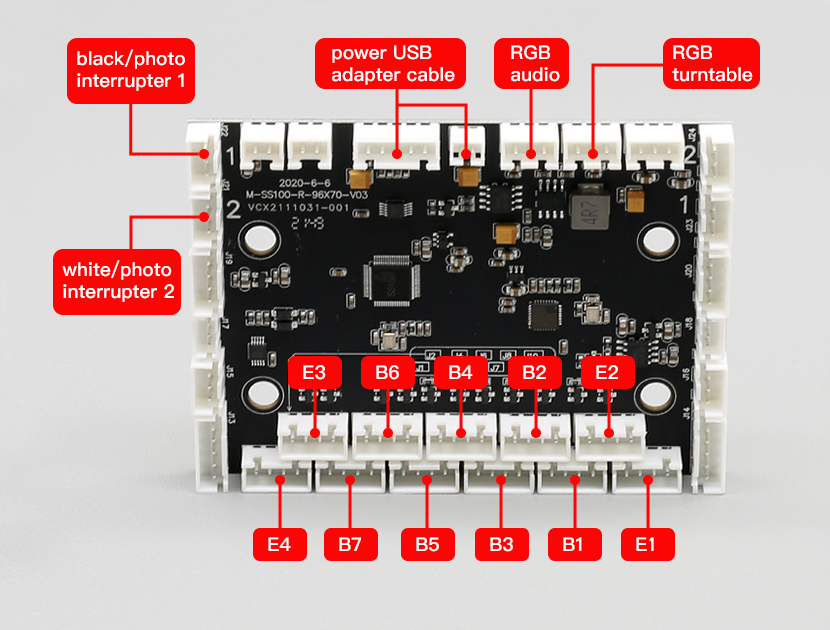

按键与主板的对应位置（新主板）：

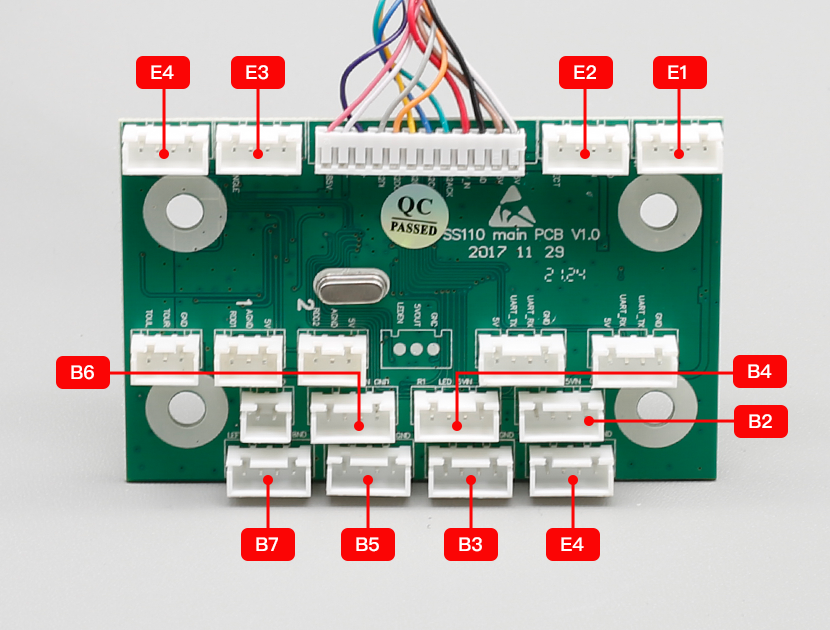

旧主板：
-

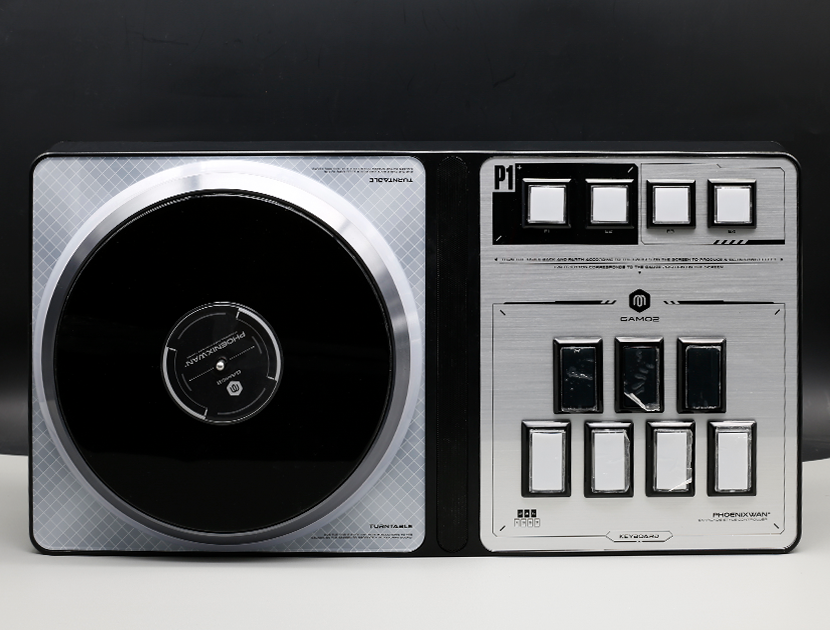

将按键面板放回控制器
将按键面板放回控制器。
-

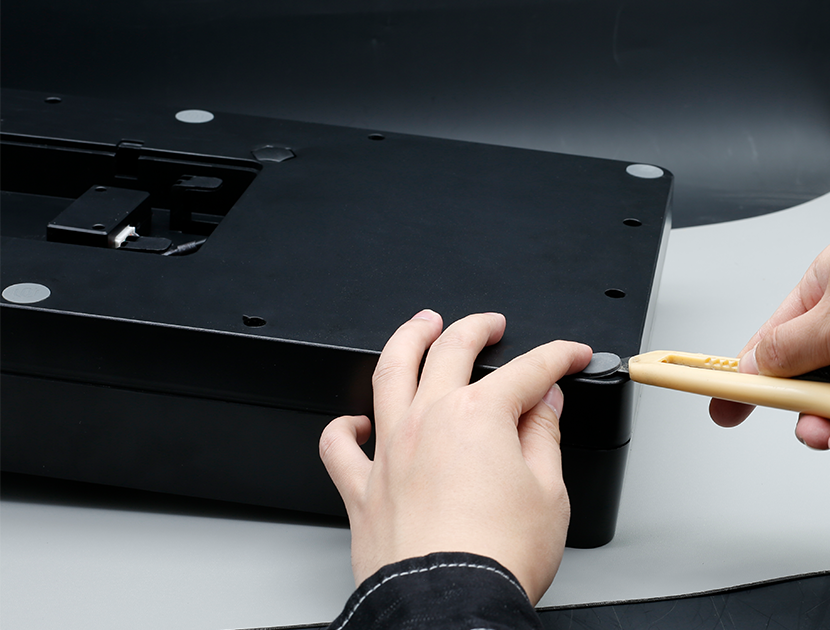

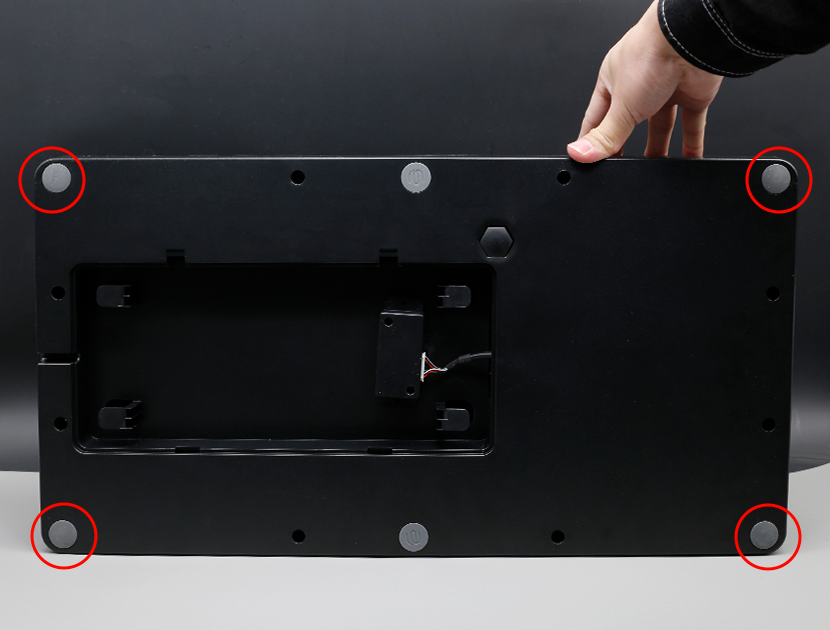

更换转盘部分，将四角的脚垫撬开
更换转盘部分，将四角的脚垫撬开。
-
将四角的脚垫撬开
将四角的脚垫撬开。
-

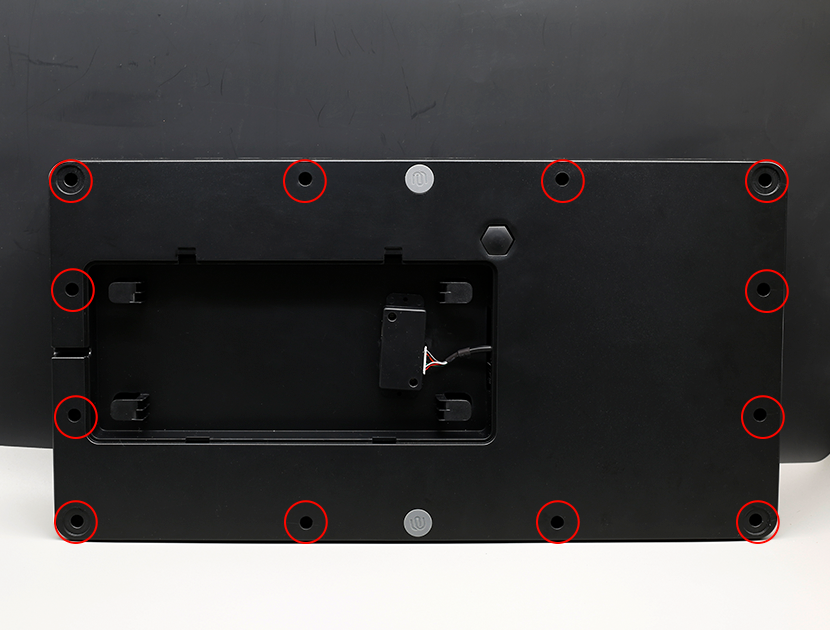

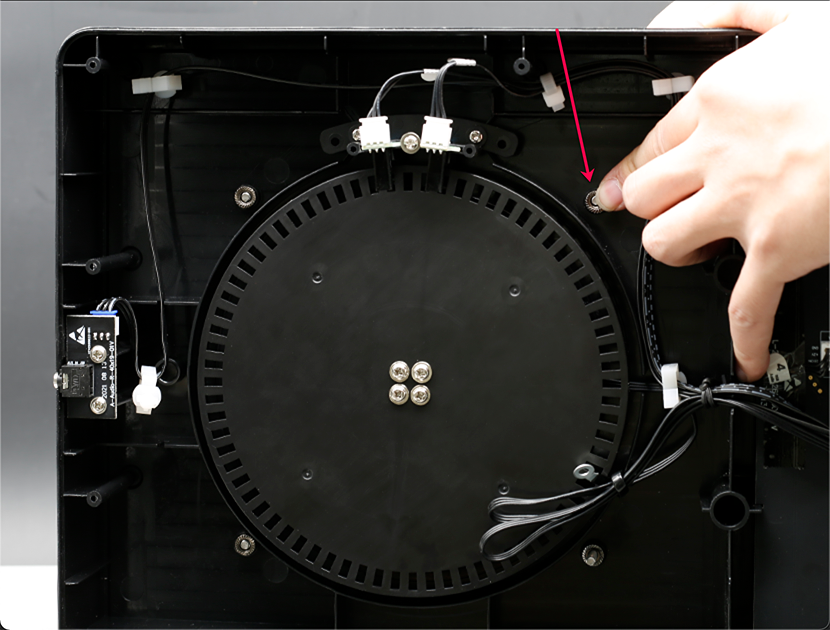

将固定外壳的螺丝拆掉
将固定外壳的螺丝拆掉。
-

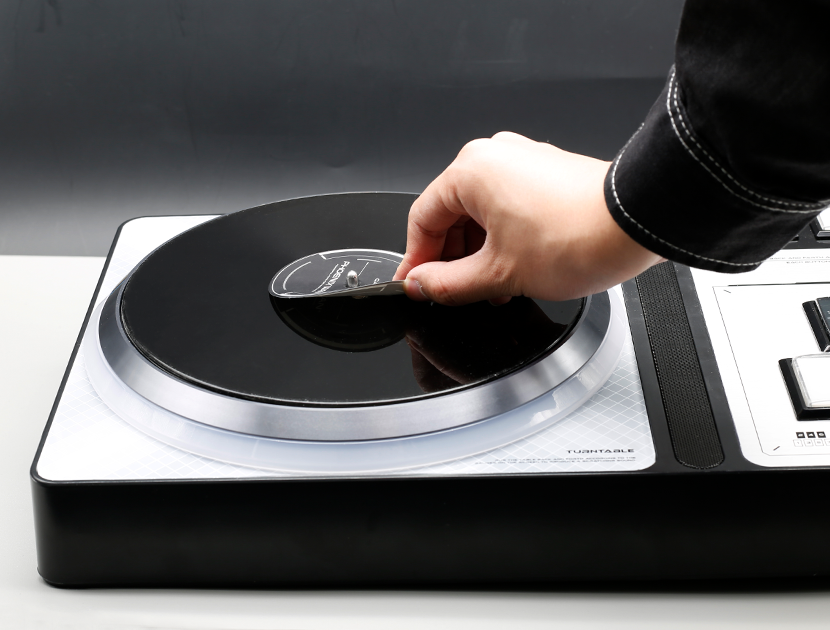

揭下转盘贴纸
揭下转盘贴纸。
-

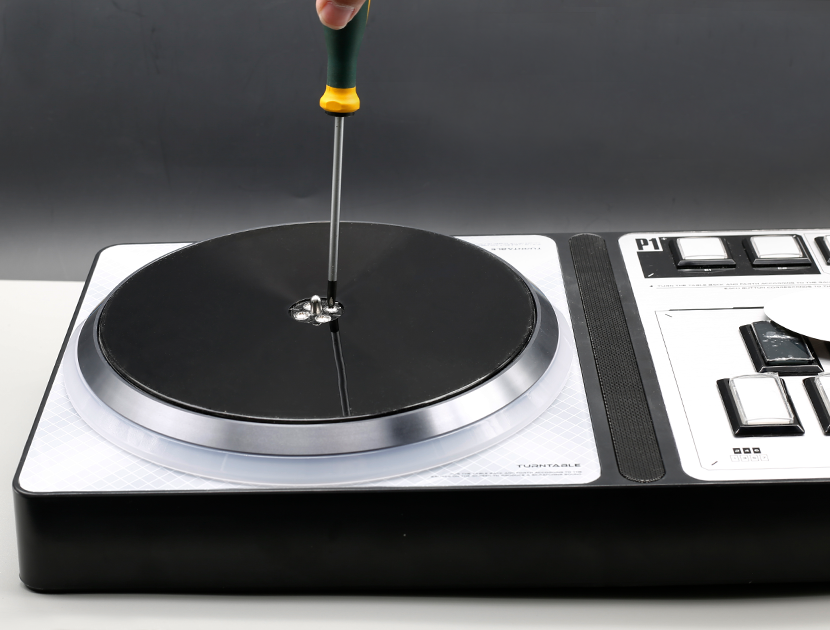

拆除固定转盘的螺丝
拆除固定转盘的螺丝。
-

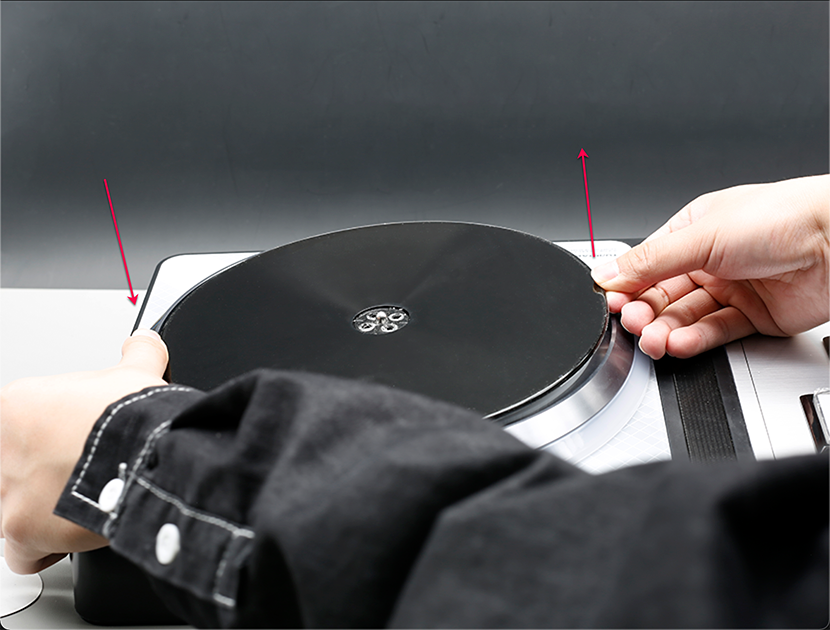

取出转盘
一只手向下按压转盘一侧使另一侧翘起，另一只手则从翘起部分将转盘取出。
-

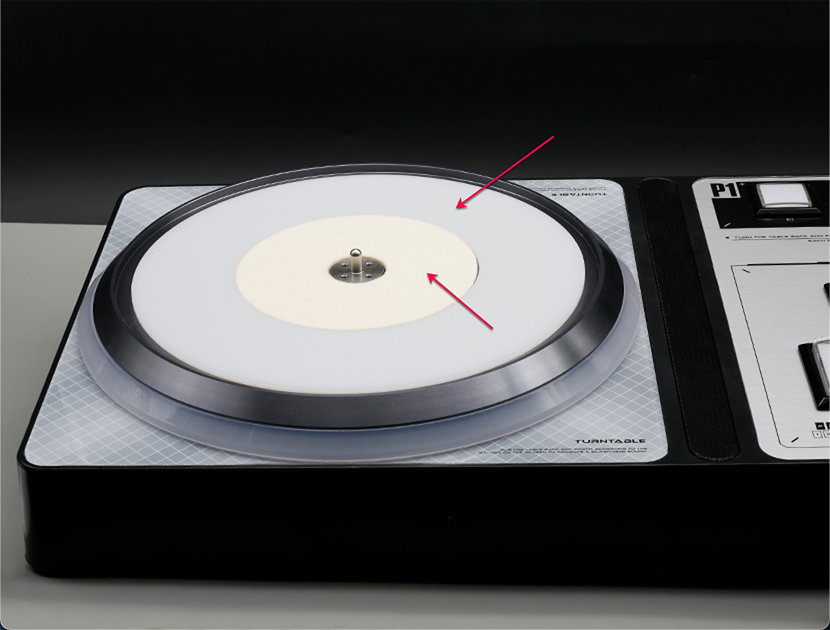

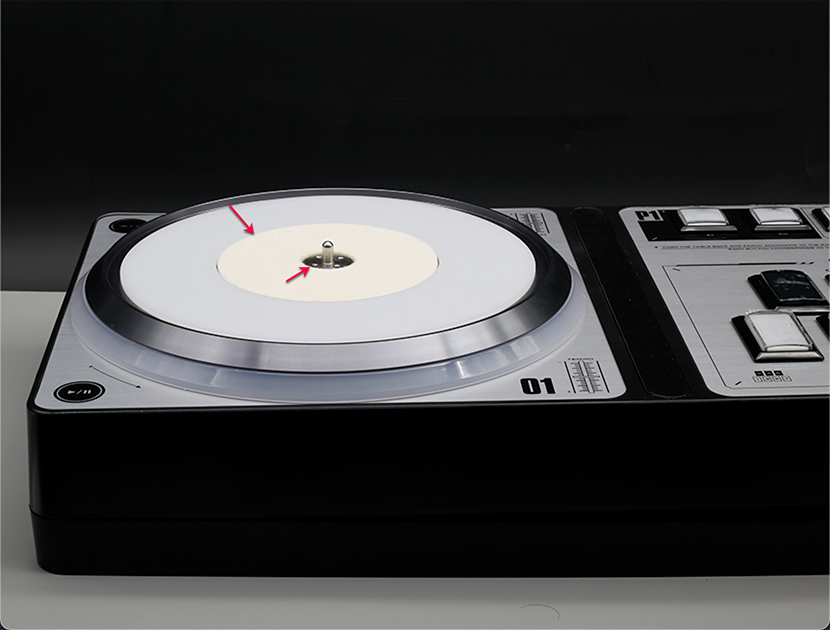

将毛毡和垫圈取出
将毛毡和垫圈取出。
-

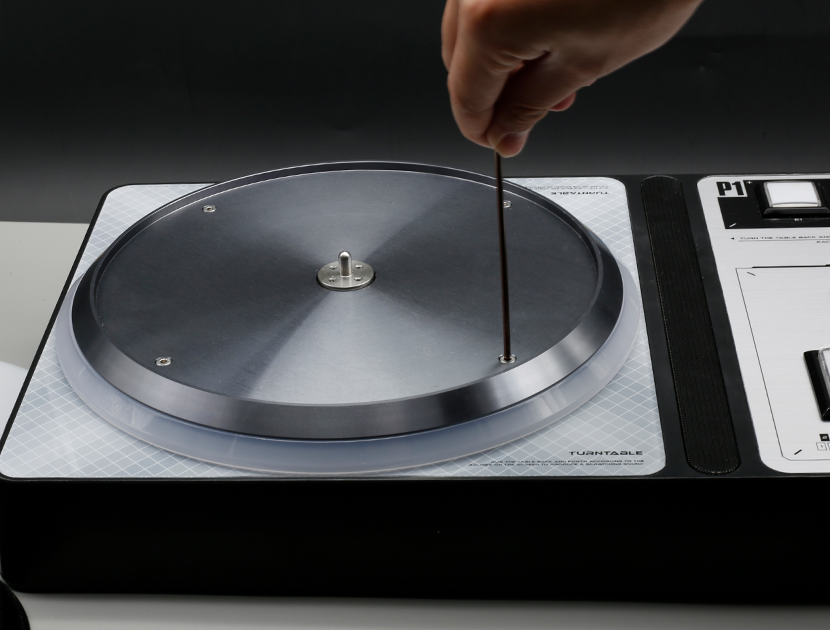

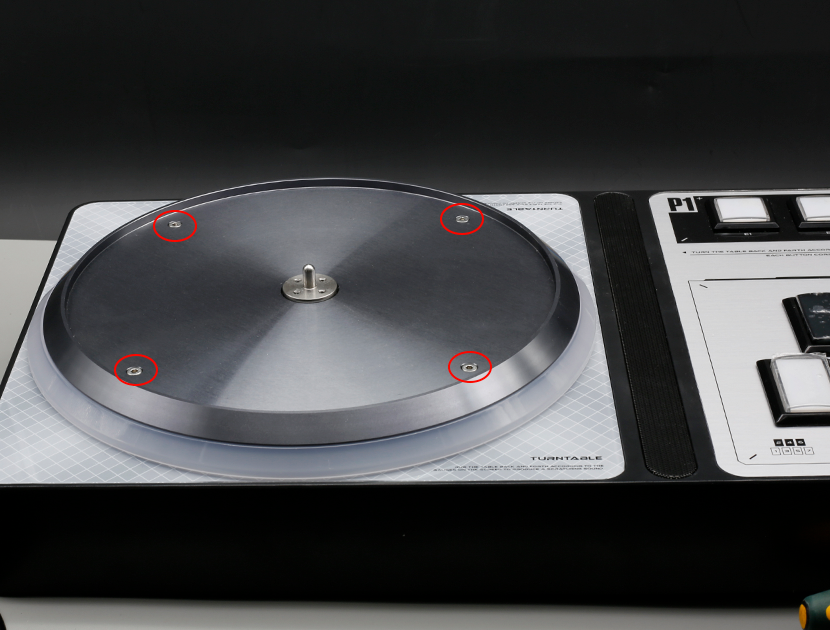

使用2.5mm六角扳手拆下铝盘螺丝
使用2.5毫米六角扳手将固定铝盘的螺丝拆下，请注意内部有固定螺丝的螺母，拆下时请注意按住螺母防止丢失。
-
使用六角扳手
使用六角扳手。
-
按住固定的螺母
按住固定的螺母。
-

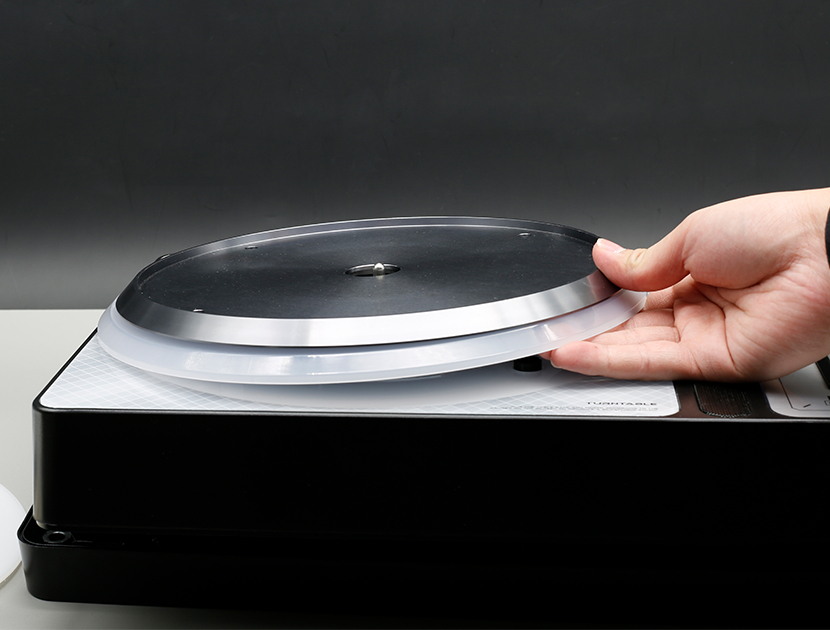

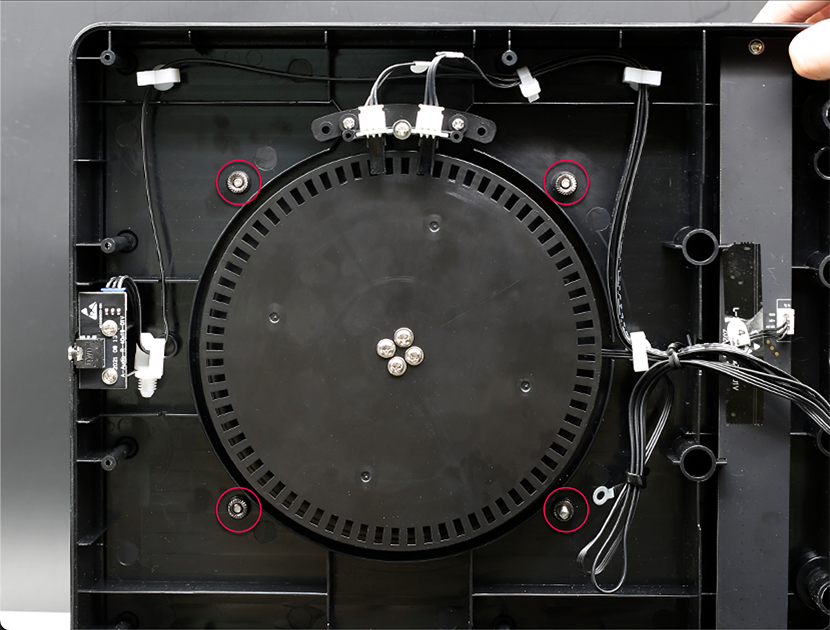

取下转盘部分
取下螺丝和螺母后可以将转盘部分整个取下。
-
取下转盘部分后
取下转盘部分后。
-
将转盘部分面板取出
将转盘部分面板取出。
-

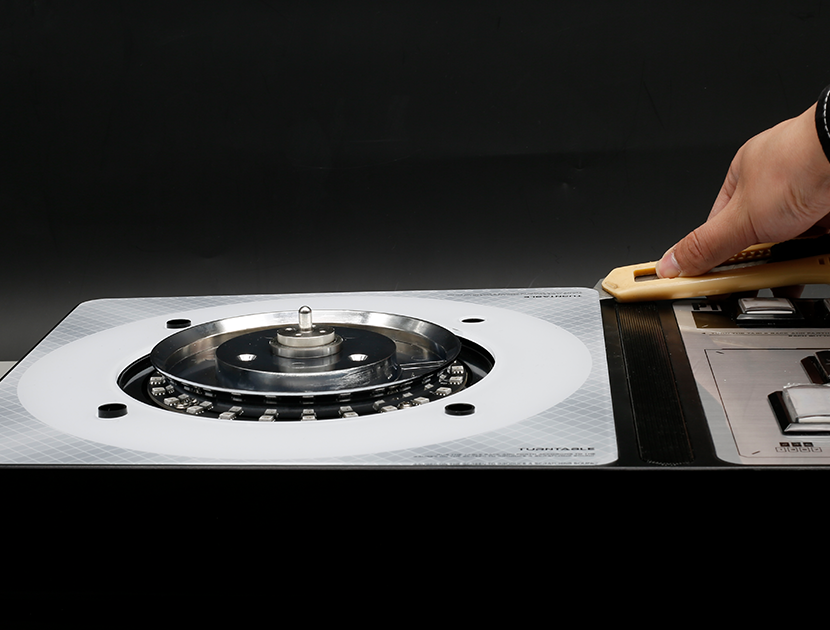

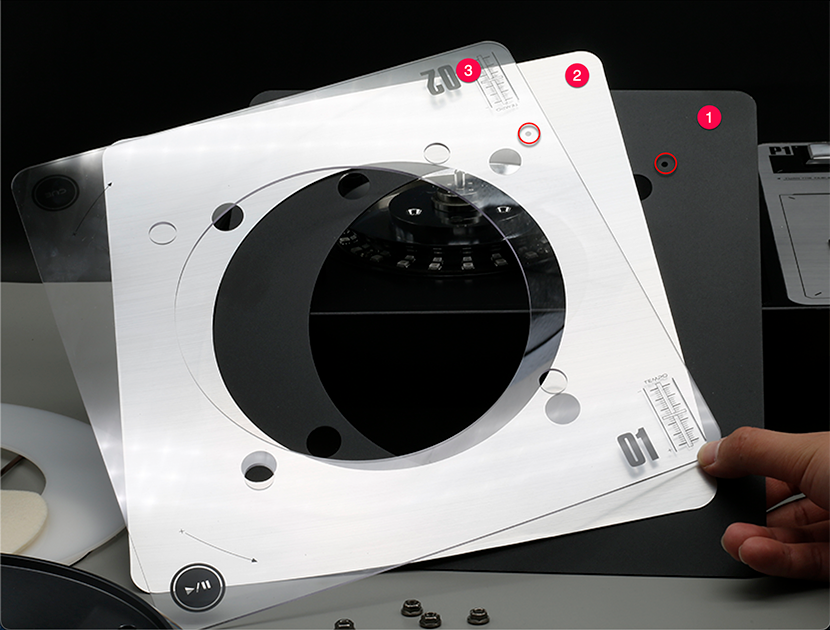

安放新转盘面板
将转盘部分新面板按照顺序安放整齐（喜欢黑色底色的话，请将②银色硬卡纸取下，并注意黑色小孔处于右上方）。
-

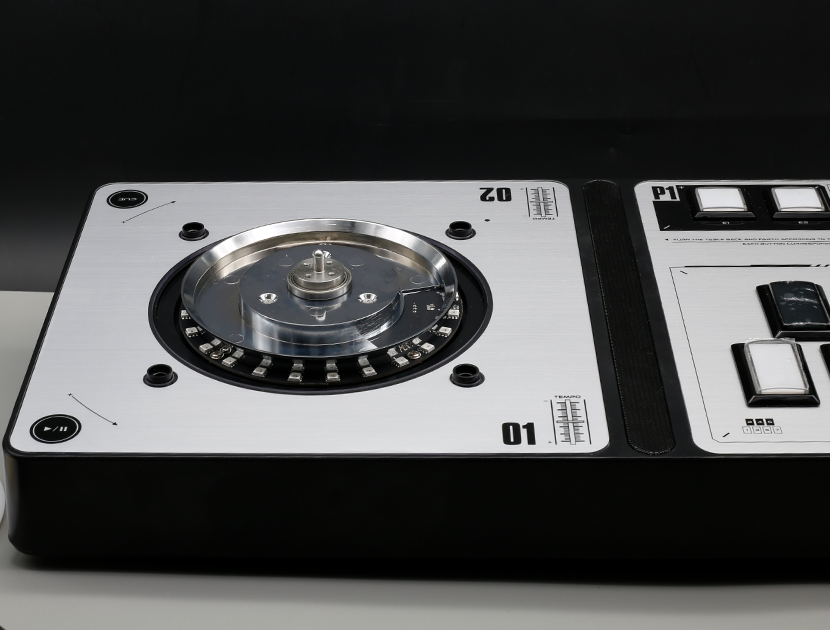

安放整齐
安放整齐。
-
将导光环和铝盘放回原位
将导光环和铝盘放回原位。
-
拧紧固定铝盘的螺丝和螺母
拧紧固定铝盘的螺丝和螺母（先将螺母嵌进固定位置后，按住螺母并拧紧螺丝）。
-
将毛毡和垫圈放回原位
将毛毡和垫圈放回原位，注意不要重叠。
-

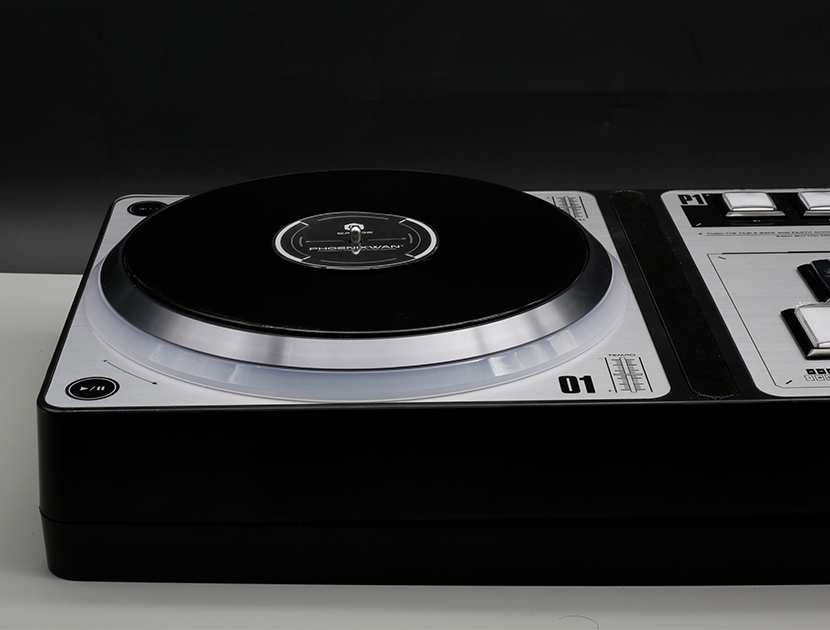

将转盘放回原位并拧紧螺丝
将转盘放回原位，并拧紧螺丝。
-

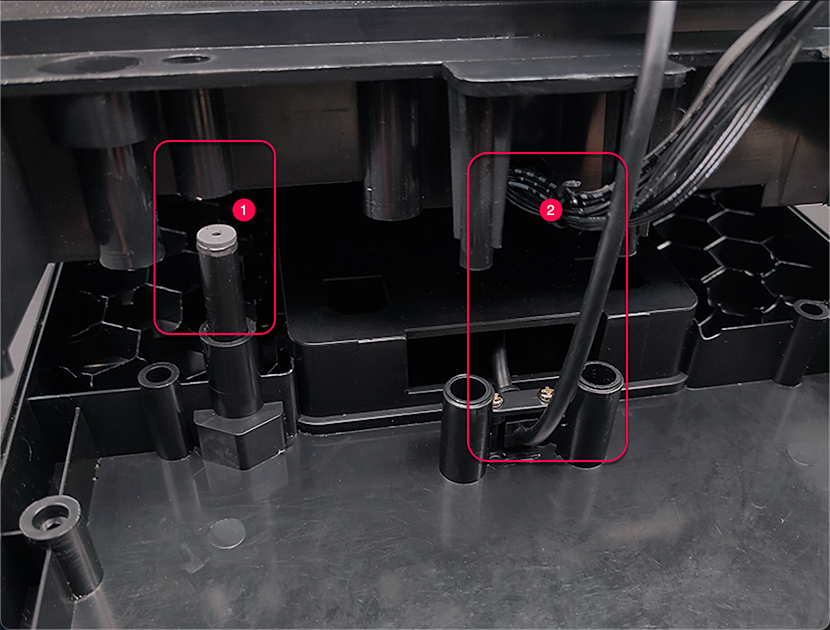

将上下壳嵌合
先将按键面板取下，将①处对准，并确认②处线材不会被卡住后将上下壳嵌合。
-

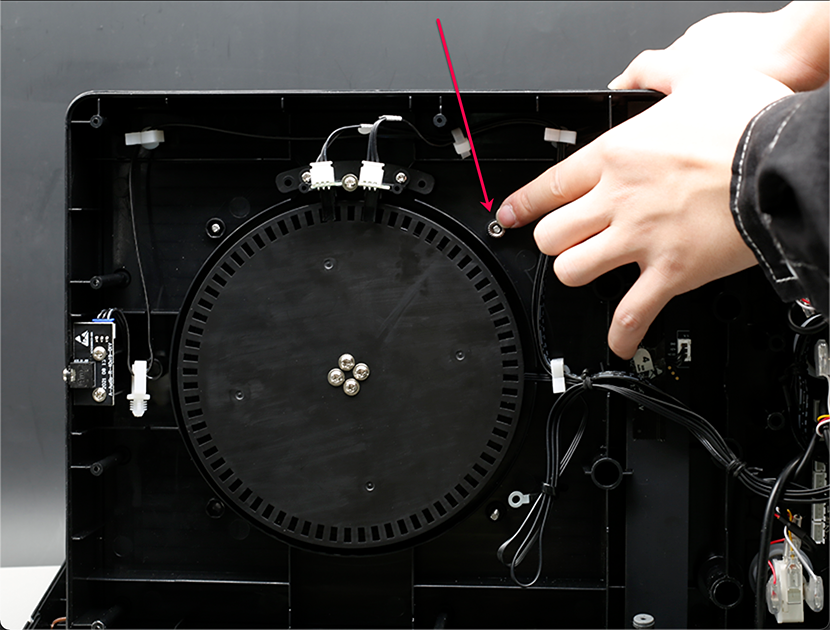

装回背面螺丝和脚垫
将背面的固定螺丝装回并将脚垫贴在四角。
