PHOENIXWAN 更换主板套件

PHOENIXWAN 更换主板套件

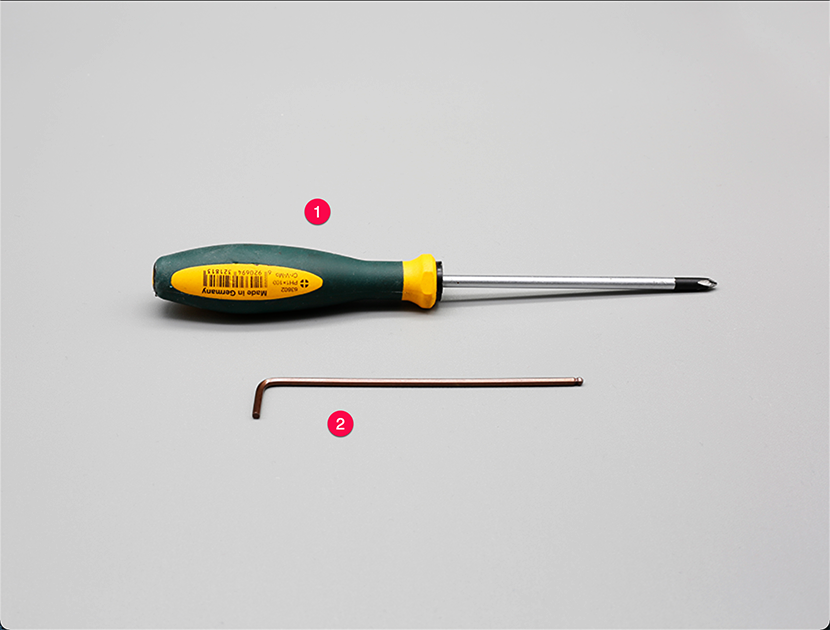

1. 准备工具

   ①十字口螺丝刀；② 2.5mm 内六角螺丝刀。

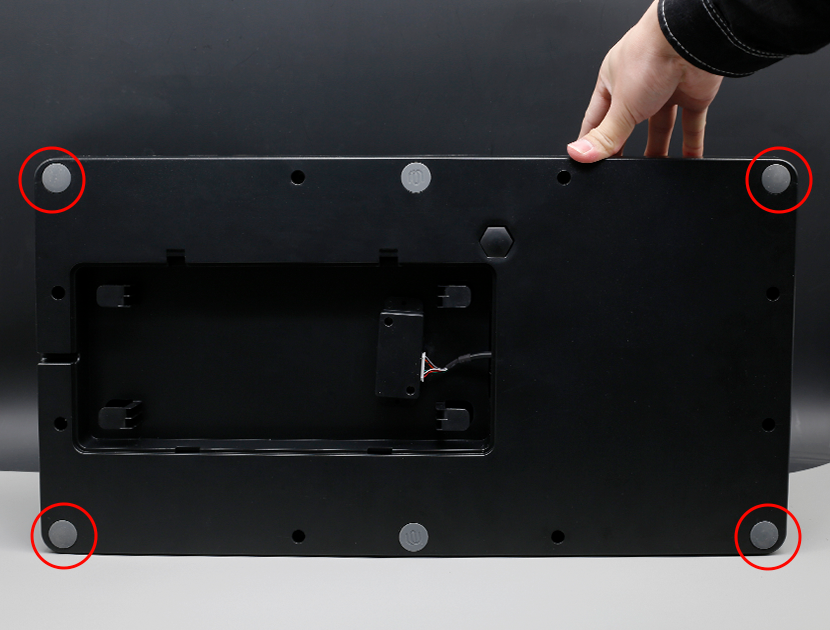

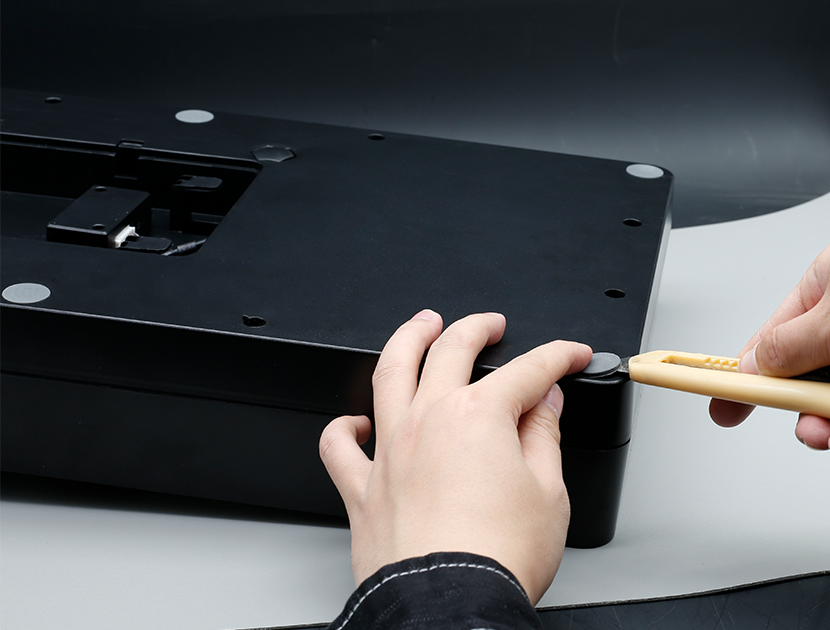

2. 将四角的脚垫撬开

   将四角的脚垫撬开。

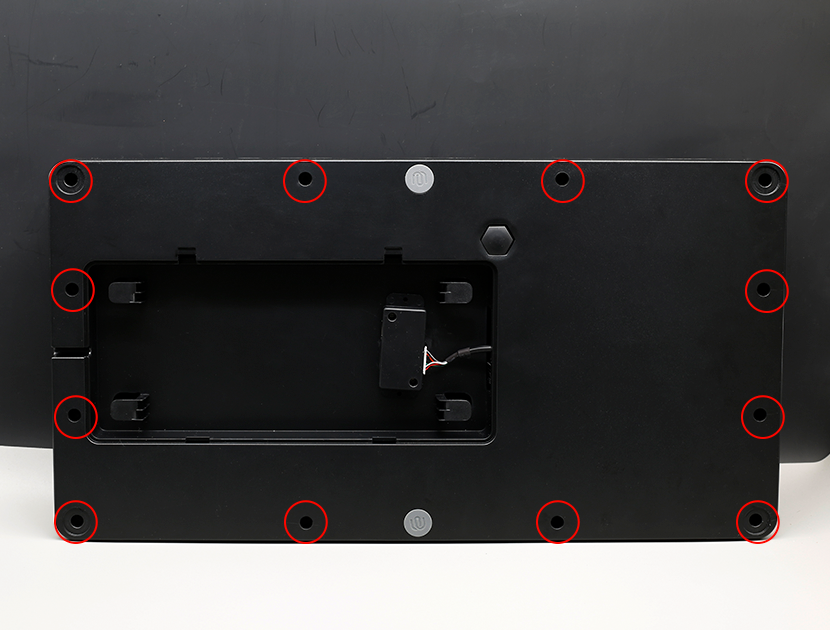

3. 将固定外壳的螺丝拆掉

   将固定外壳的螺丝拆掉。

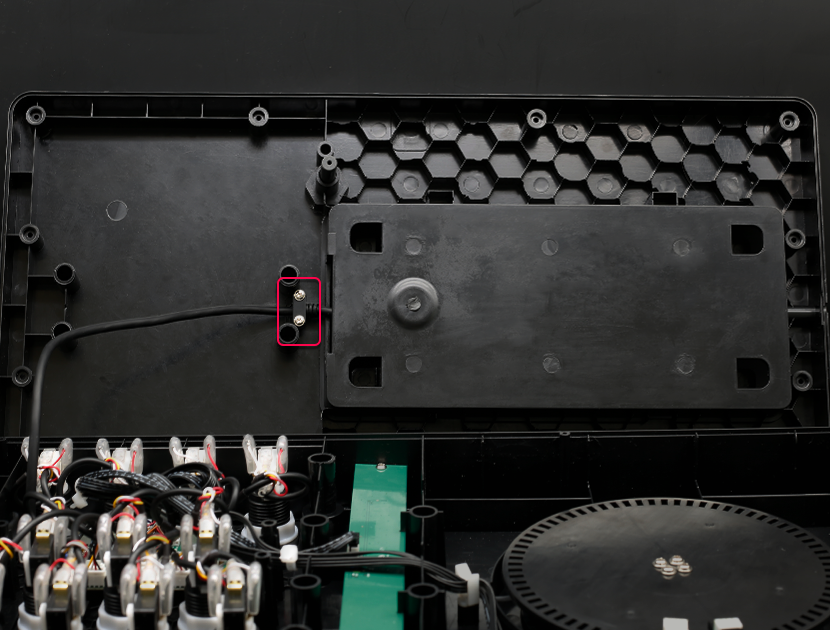

4. 将框体分开

   将框体分开。

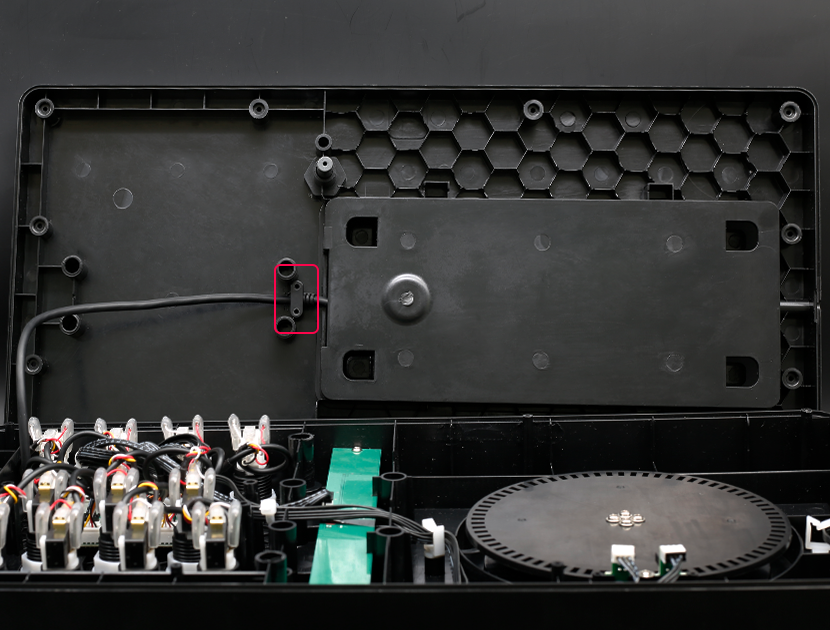

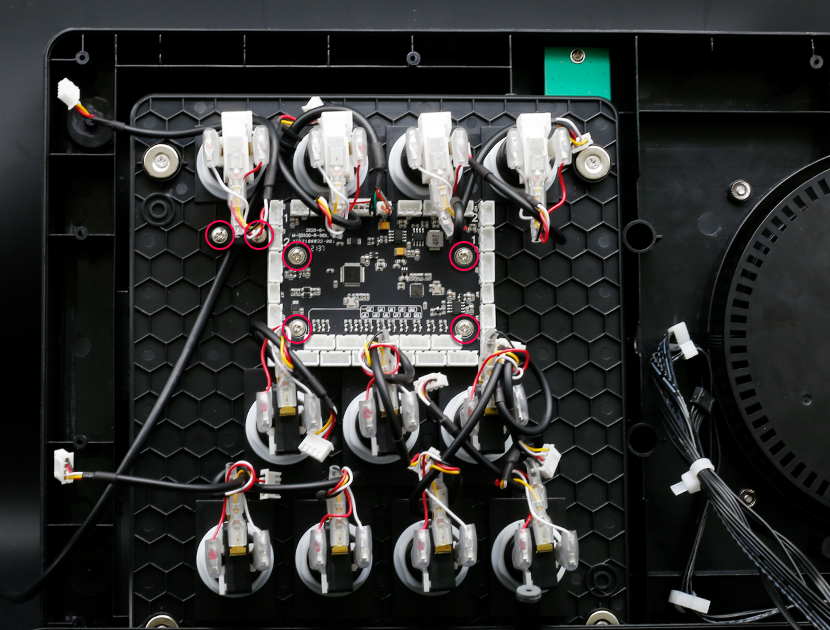

5. 拆下固定线缆的卡子

   拆下固定线缆的卡子。

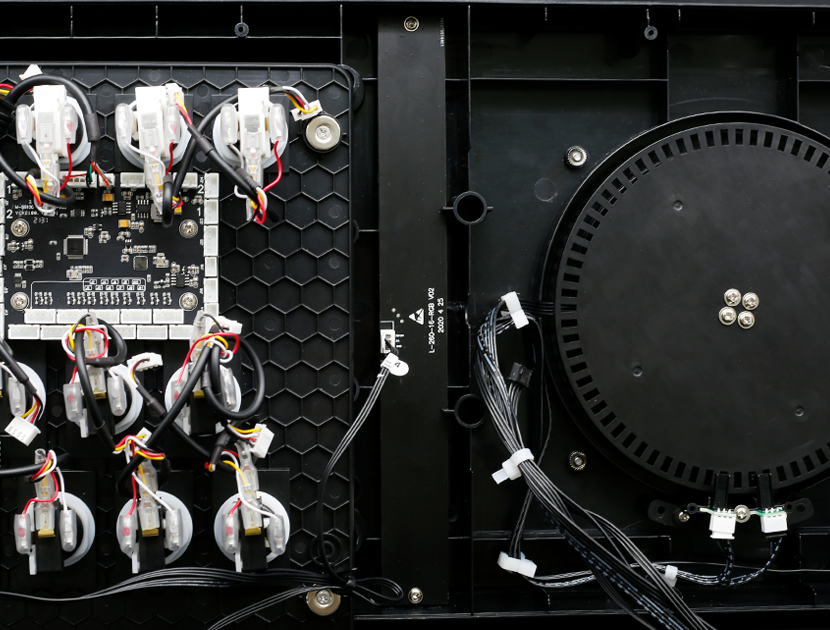

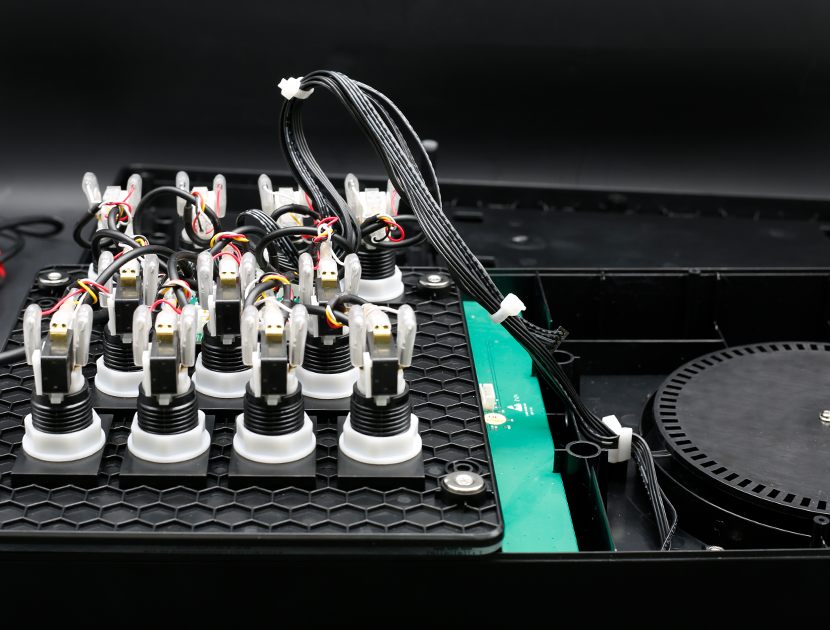

6. 取下按键面板

   取下按键面板。

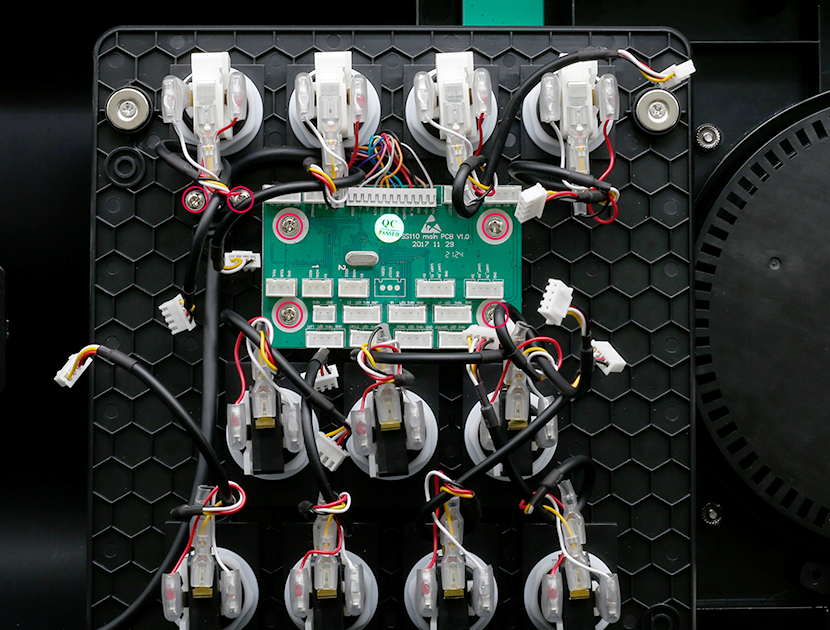

7. 将主板上的插头全部拔下

   并将主板上的插头全部拔下。

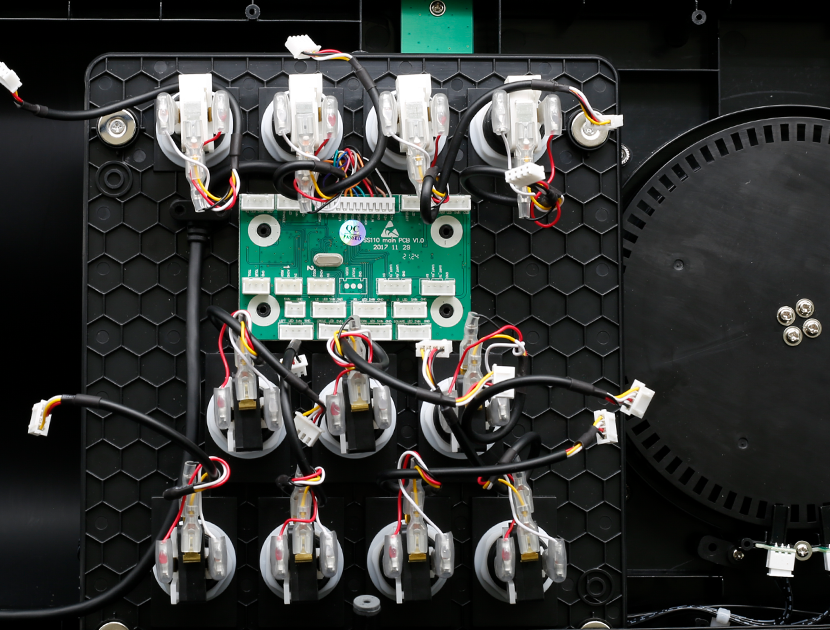

8. 卸下固定主板的螺丝

   卸下固定主板的螺丝。

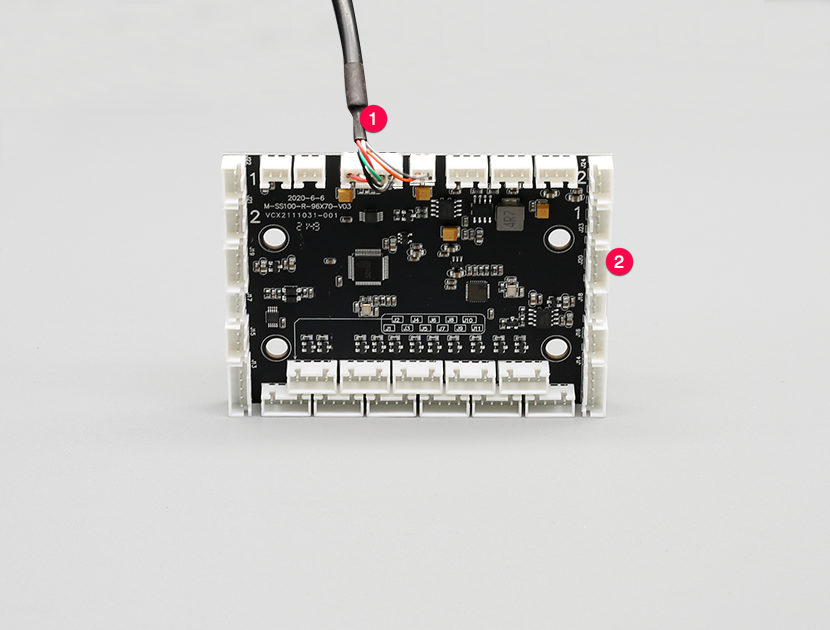

9. 准备新主板

   准备新主板，①电源接线，②新主板。

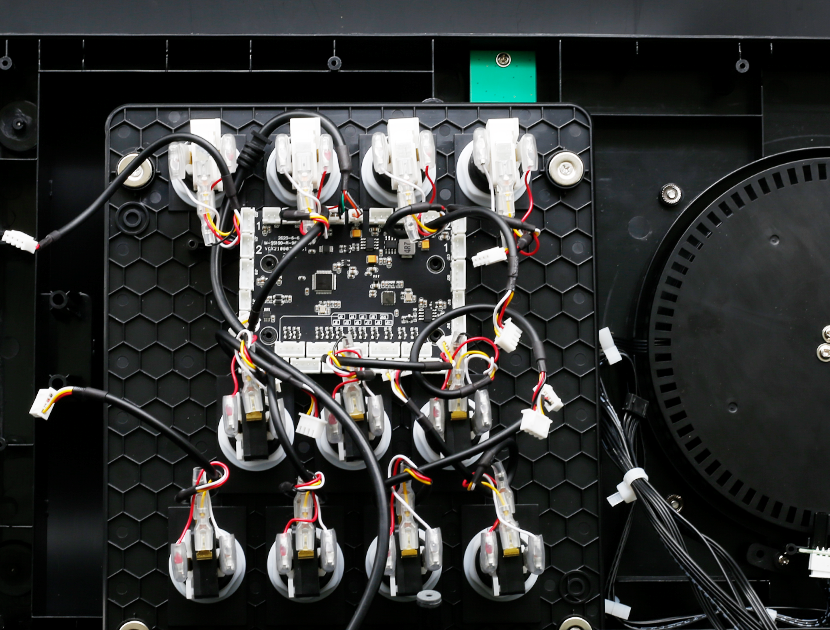

10. 将新主板固定在框体上

    将新主板固定在框体上。



11. 给新主板锁上螺丝

    给新主板锁上螺丝。

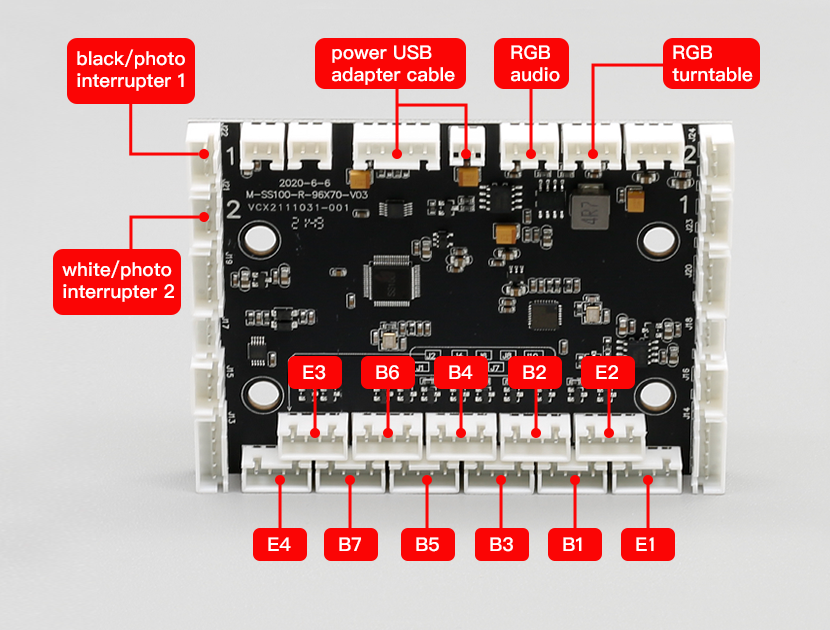

12. 按照下图将接线连接在主板对应位置

    按照下图将接线连接在主板对应位置。

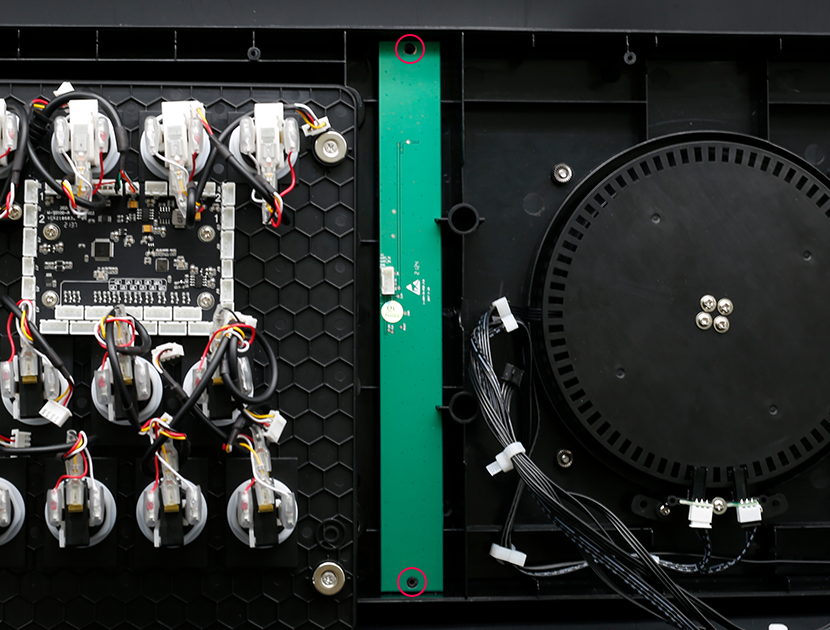

13. 拆下固定音频灯的螺丝

    拆下固定音频灯的螺丝。



14. 更换新音频灯并固定

    取下旧音频灯，换上新音频灯并固定。

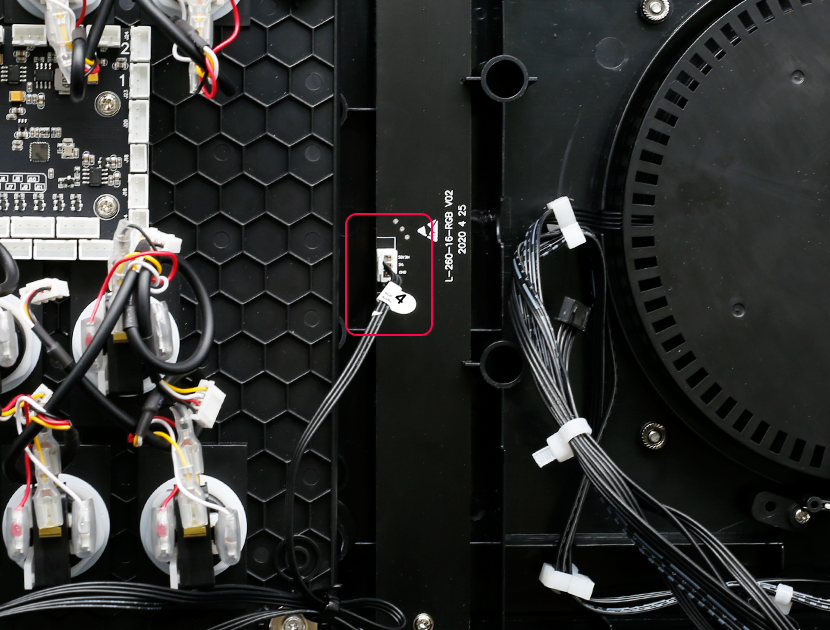

15. 连接主板和音频灯

    请使用”4”号线束（3pin）连接主板和音频灯。

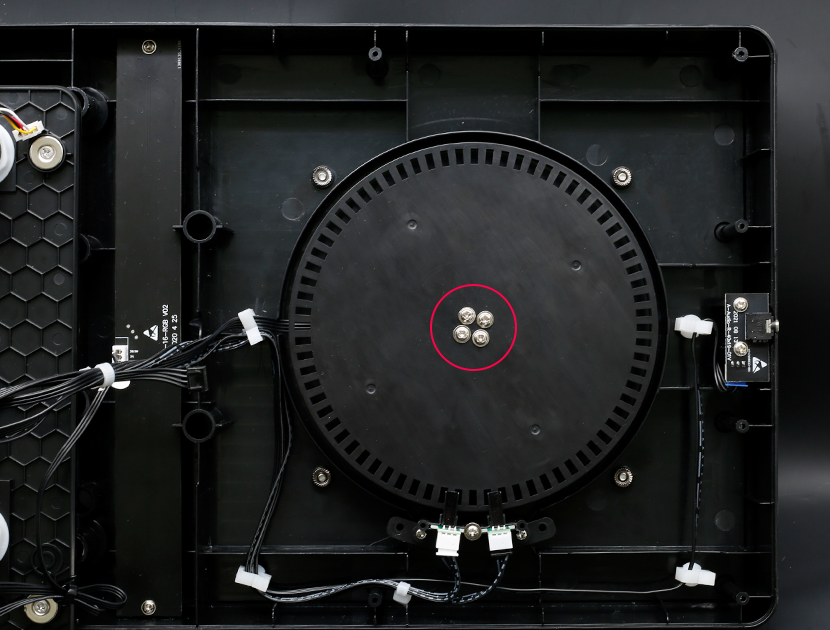

16. 取下齿轮盘

    取下齿轮盘。

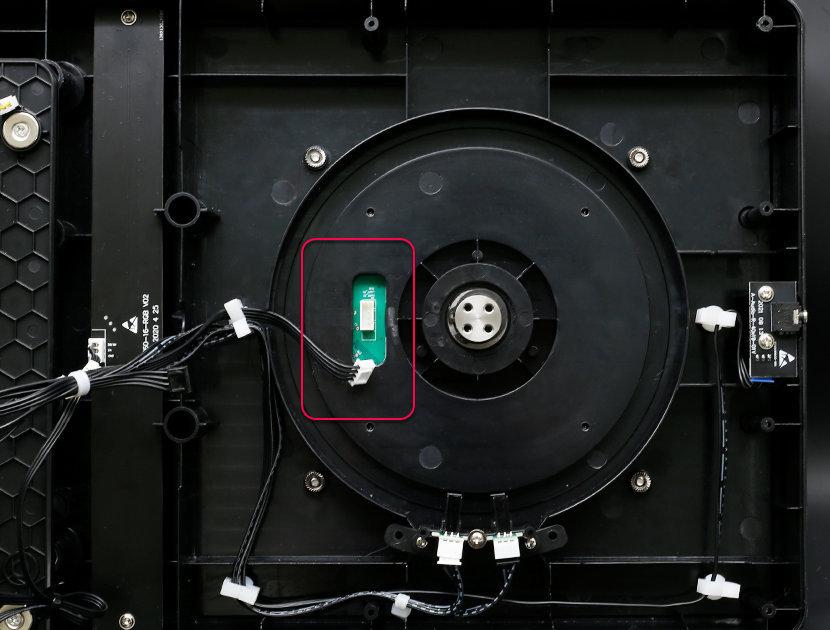

17. 拔出环形灯

    拔出环形灯。

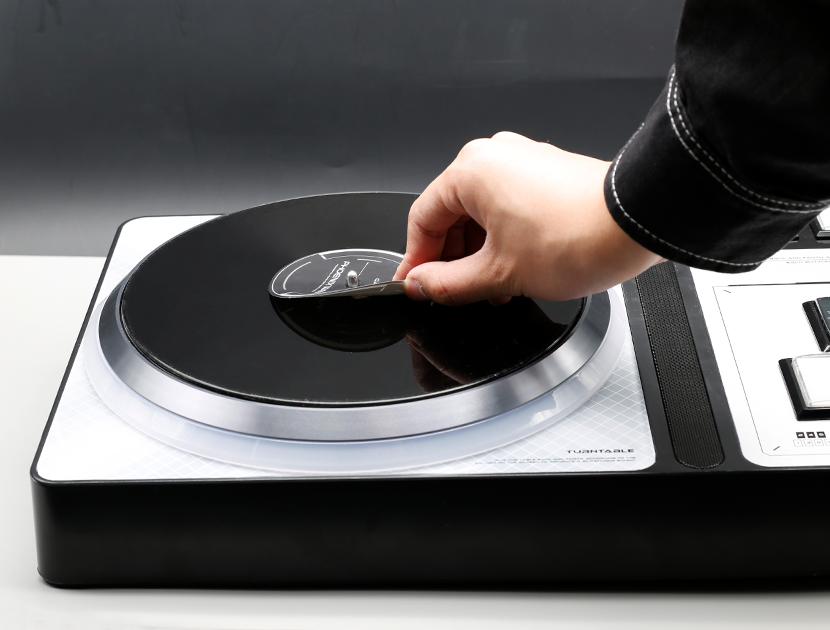

18. 揭下转盘贴纸

    揭下转盘贴纸。

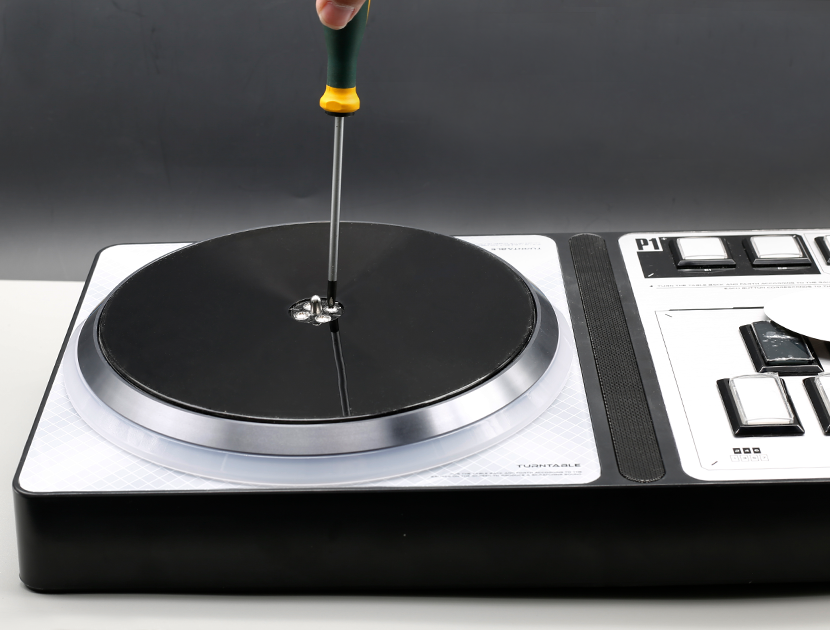

19. 拆除固定转盘的螺丝

    拆除固定转盘的螺丝。

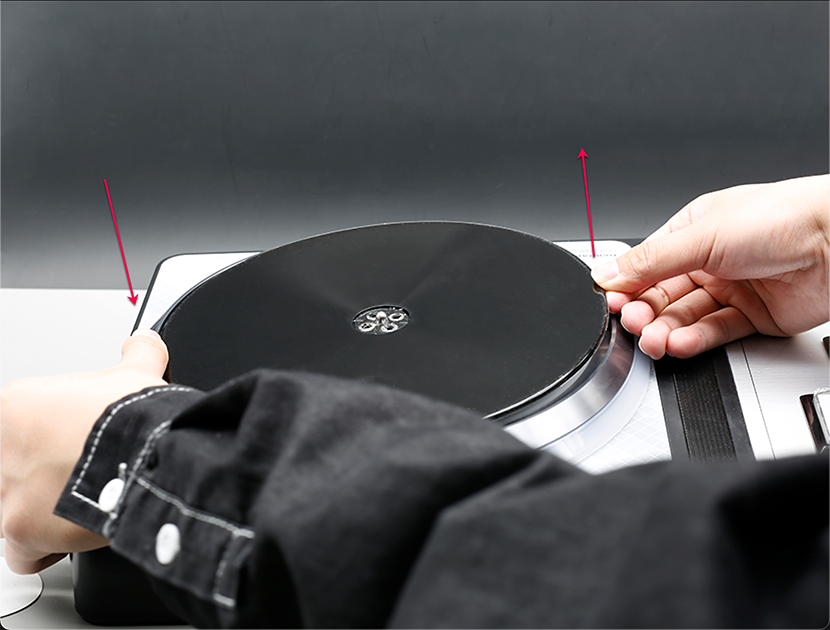

20. 取出转盘

    一只手向下按压转盘一侧使另一侧翘起，另一只手则从翘起部分将转盘取出。

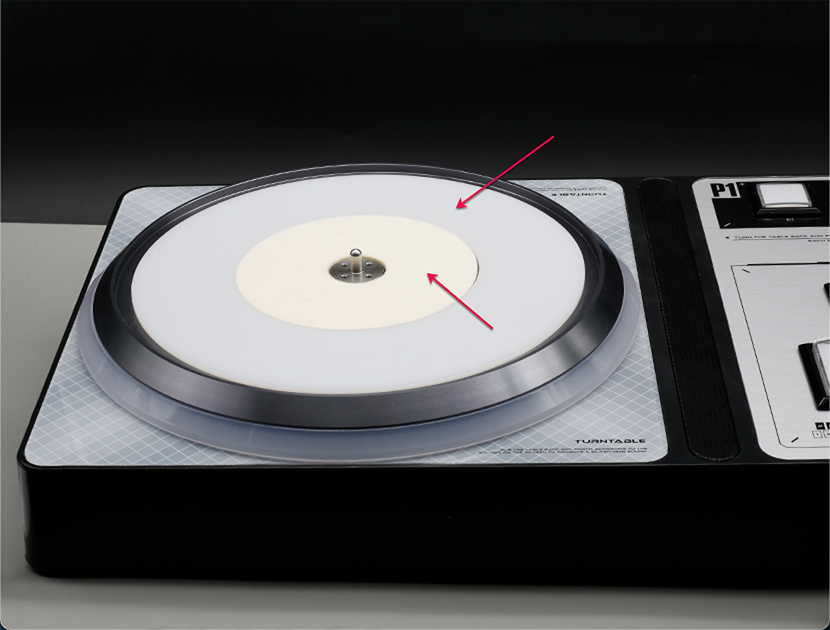

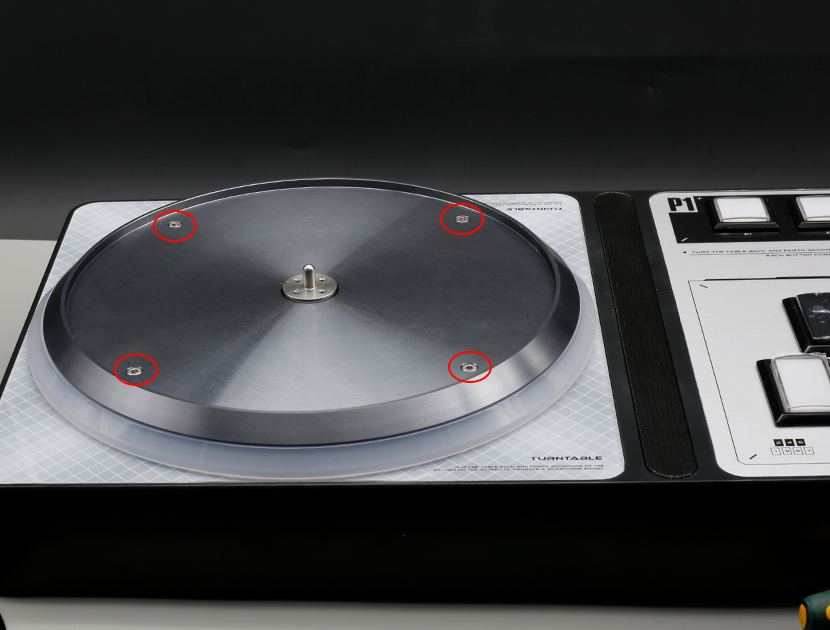

21. 将毛毡和垫圈取出

    将毛毡和垫圈取出。



22. 使用2.5mm六角扳手拆下铝盘螺丝

    使用2.5mm六角扳手将固定铝盘的螺丝拆下，请注意内部有固定螺丝的螺母，拆下时请注意按住螺母防止丢失。

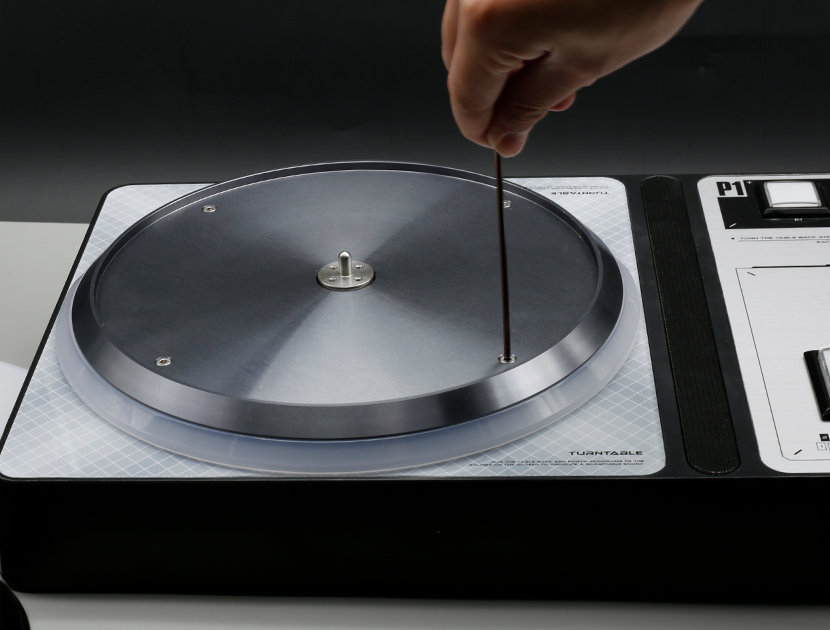

23. 使用六角扳手

    使用六角扳手。

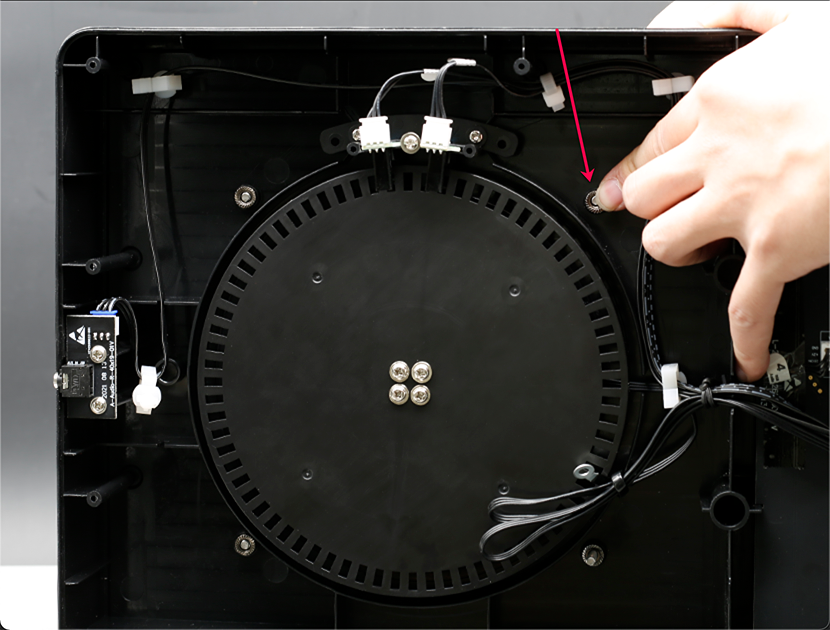

24. 按住固定的螺母

    按住固定的螺母。

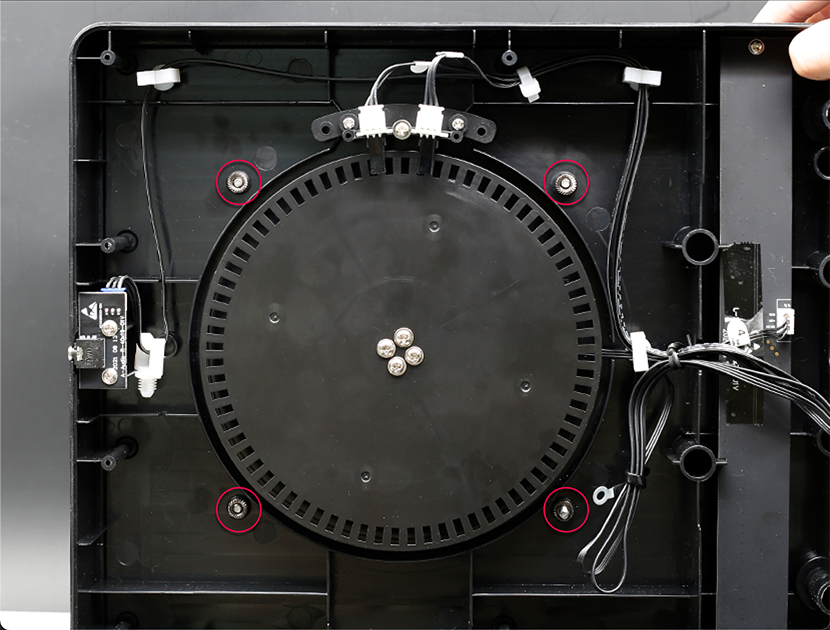

25. 将转盘部分整个取下

    取下螺丝和螺母后可以将转盘部分整个取下。

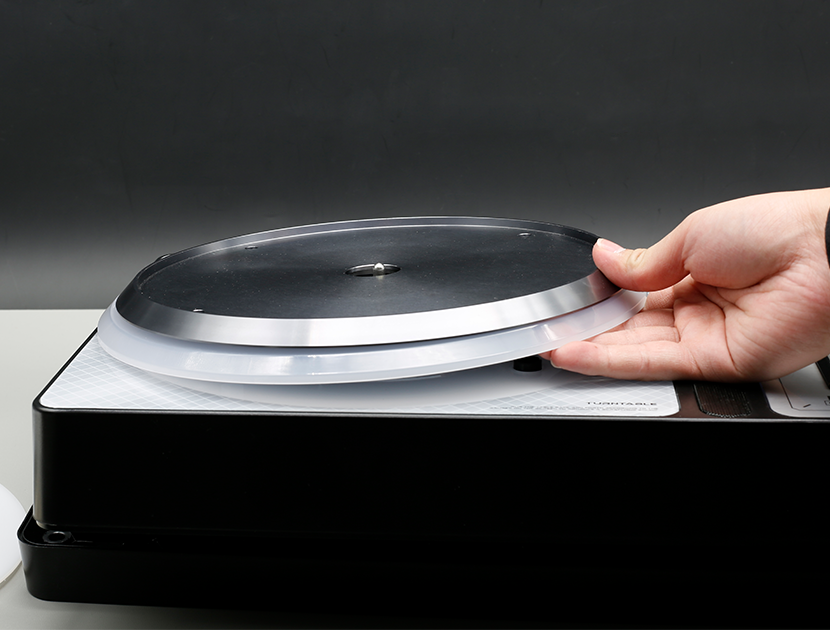

26. 取下转盘部分

    取下转盘部分。

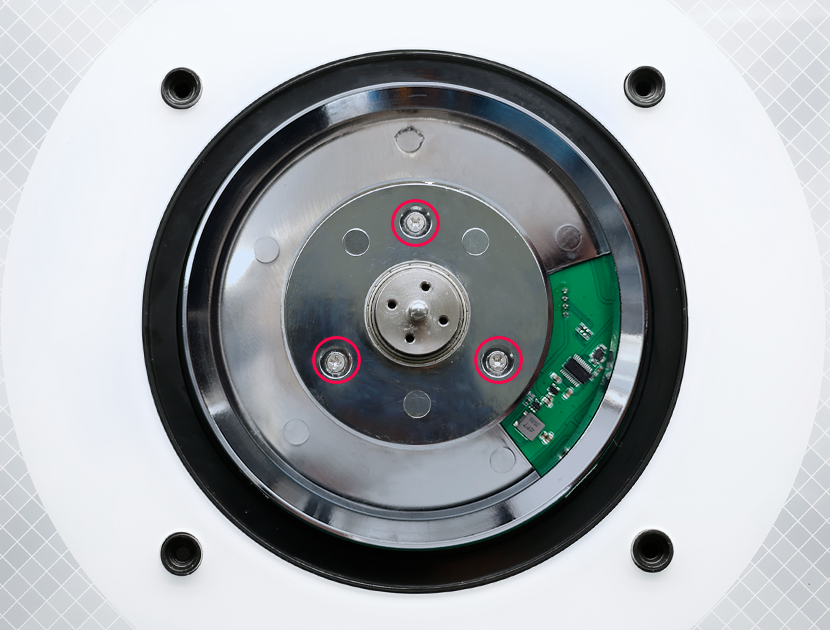

27. 取下螺丝并取出银色盘

    取下螺丝并取出银色盘。

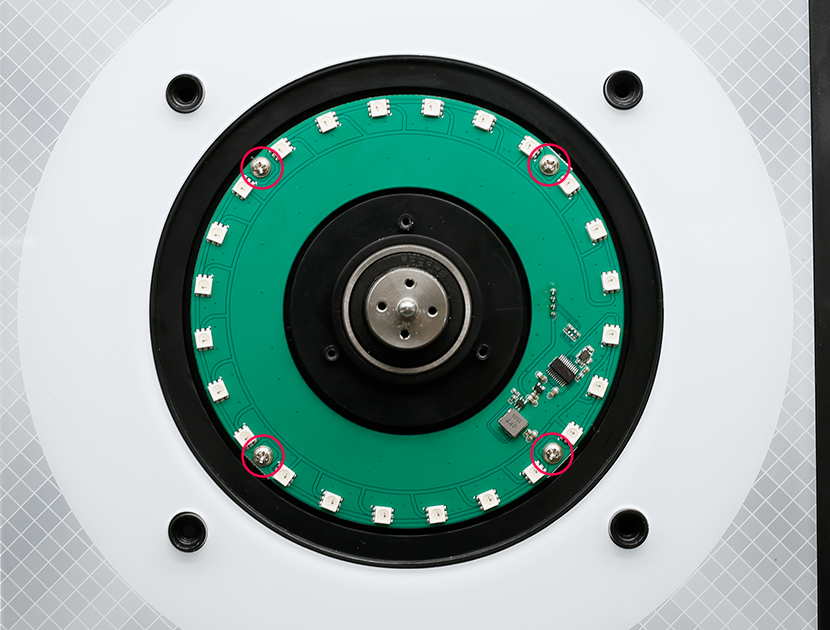

28. 取下螺丝并取出旧环形灯

    取下螺丝并取出旧环形灯。

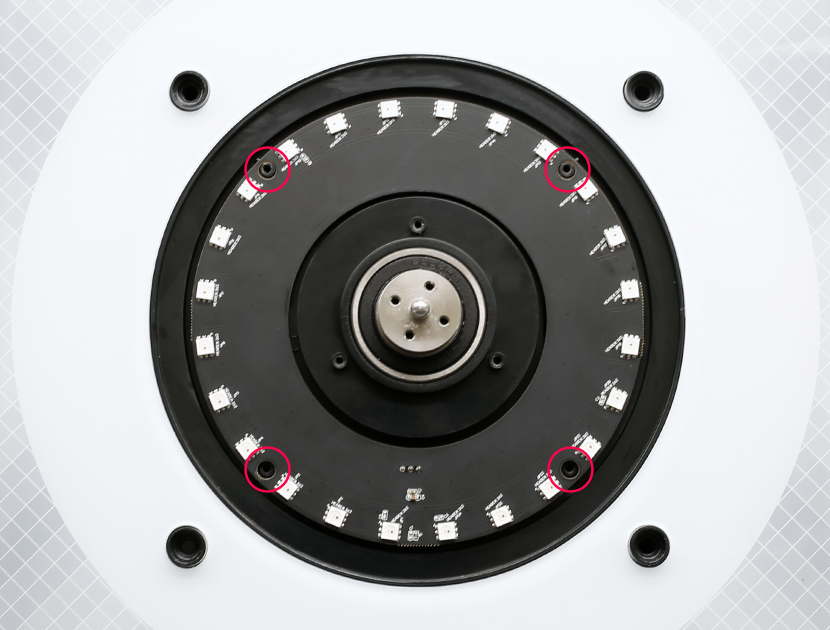

29. 装上新环形灯并固定

    装上新环形灯并固定。

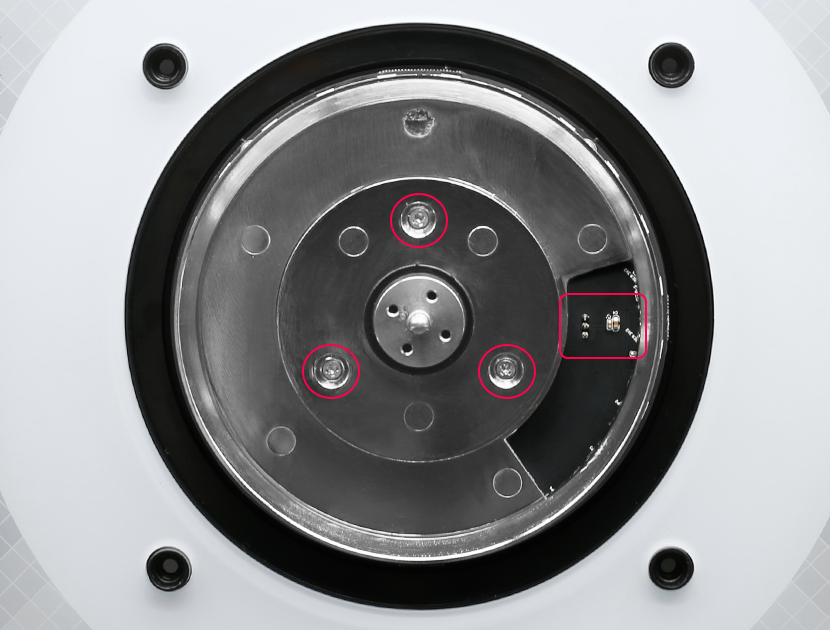

30. 重新安装并固定银色盘

    重新安装并固定银色盘。

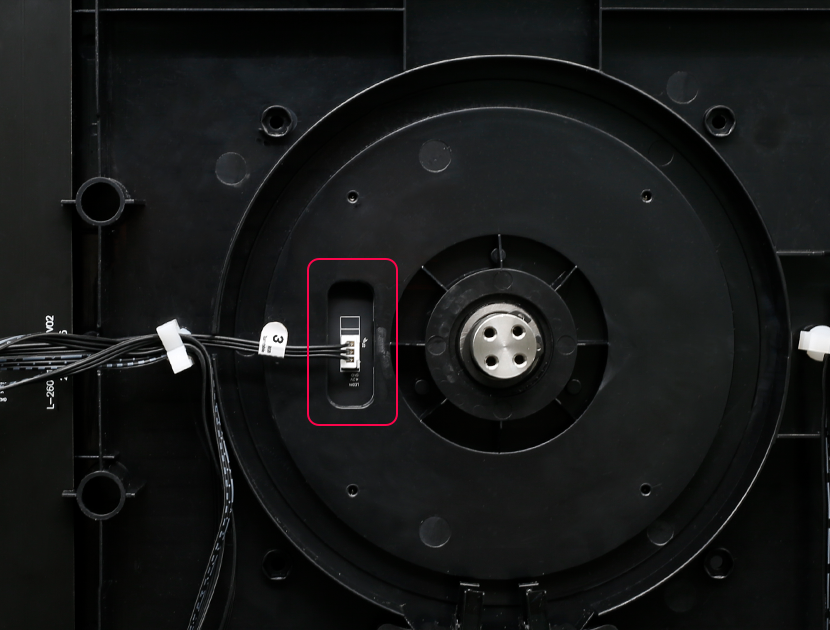

31. 连接环形灯线束

    将环形灯线束（3号线）连接到环形灯。

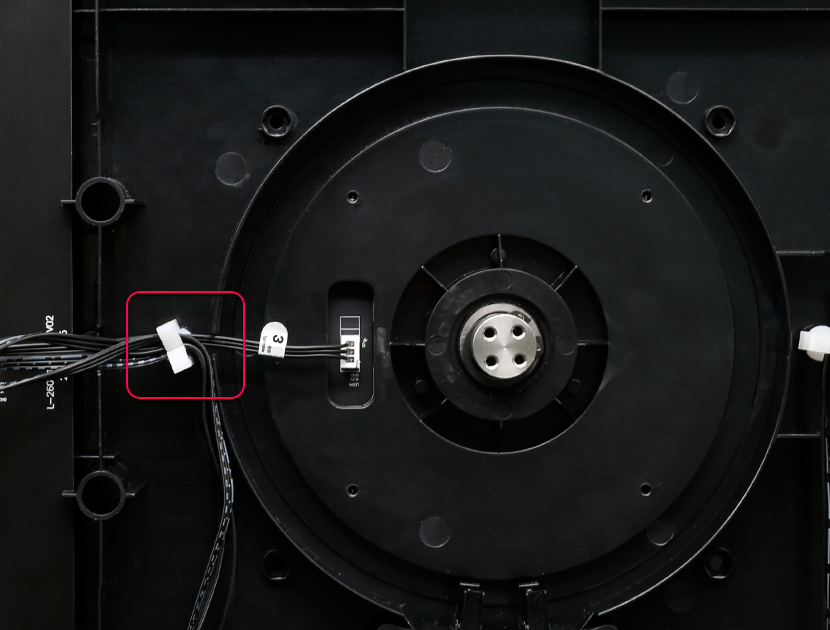

32. 注意3号线的固定位置

    注意3号线应压在卡子的下方位置以避免齿轮碰到。

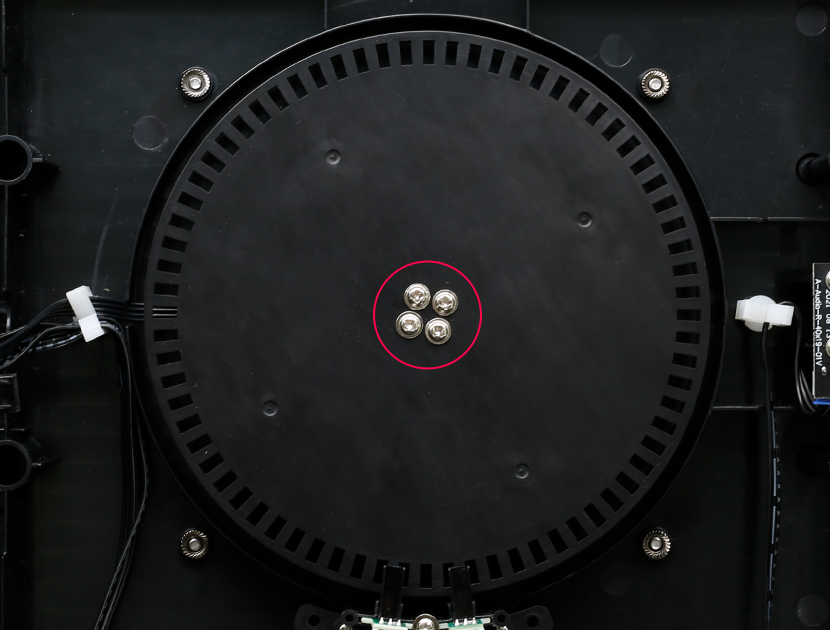

33. 重新安装并固定齿轮盘

    重新安装并固定齿轮盘。



34. 将导光环和铝盘放回原位

    将导光环和铝盘放回原位。



35. 拧紧固定铝盘的螺丝和螺母

    拧紧固定铝盘的螺丝和螺母（先将螺母嵌进固定位置后，按住螺母并拧紧螺丝）。

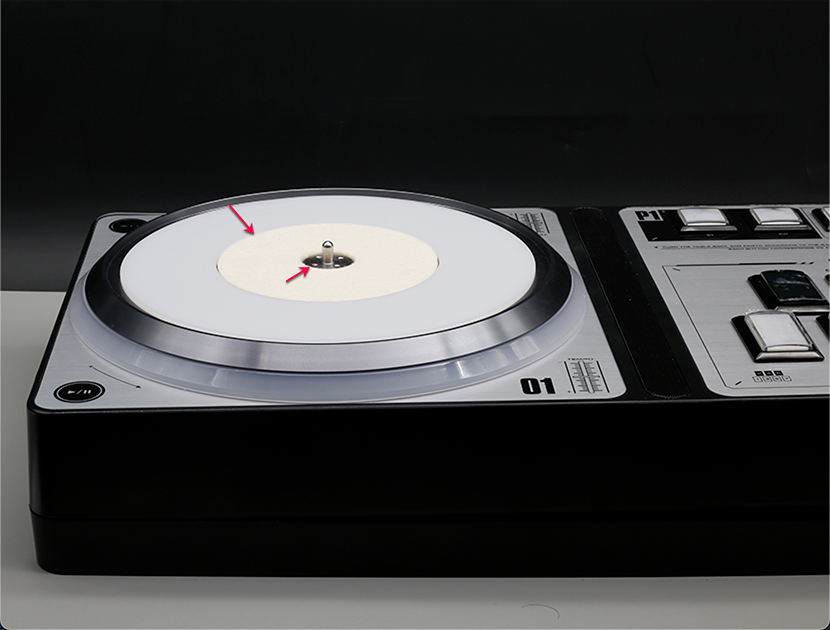

36. 将毛毡和垫圈放回原位

    将毛毡和垫圈放回原位，注意不要重叠。

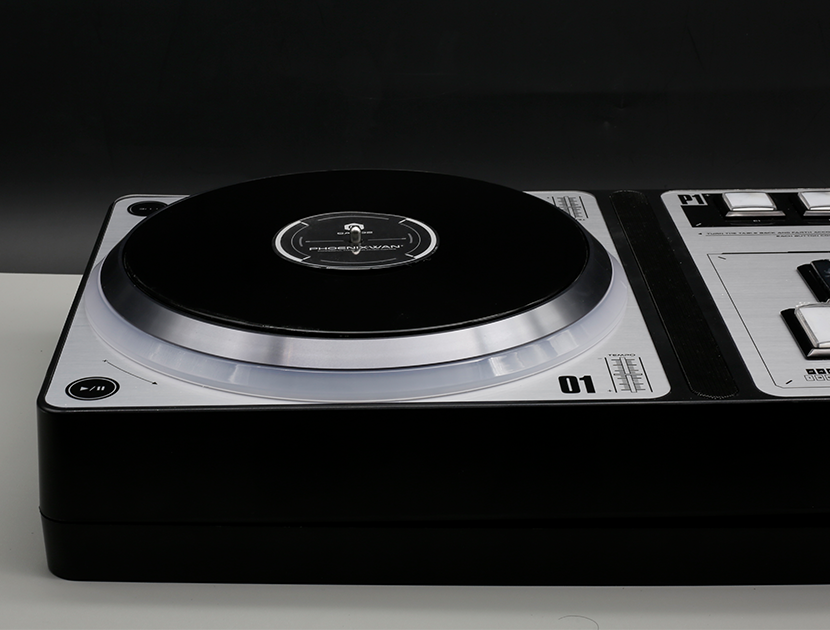

37. 将转盘放回原位并拧紧螺丝

    将转盘放回原位并拧紧螺丝。

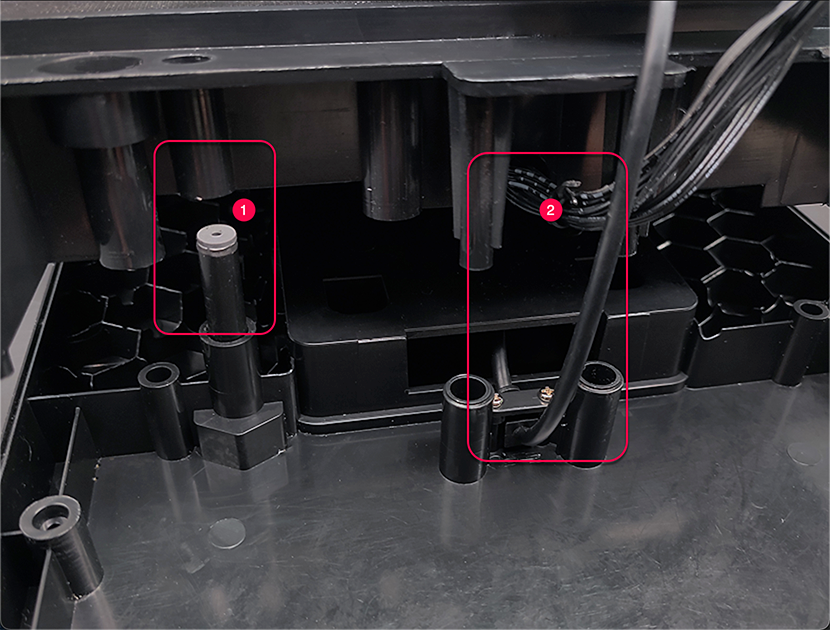

38. 将上下壳嵌合

    先将按键面板取下，将①处对准，并确认②处线材不会被卡住后将上下壳嵌合。



39. 装回背面螺丝和脚垫

    将背面的固定螺丝装回并将脚垫贴在四角。

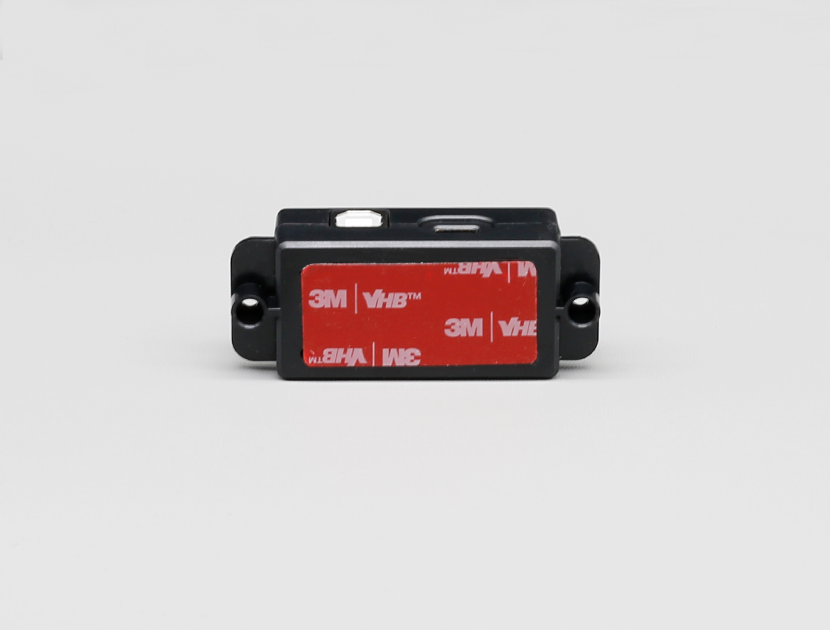

40. 准备电源适配器盒

    准备电源适配器盒。

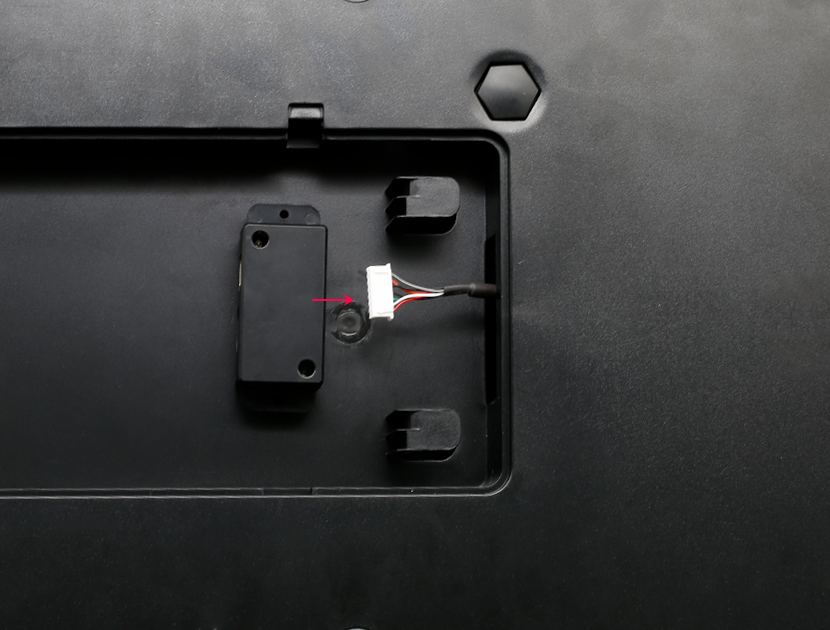

41. 安装适配器

    撕掉双面胶后，根据接线长度将适配器安装在合适位置。

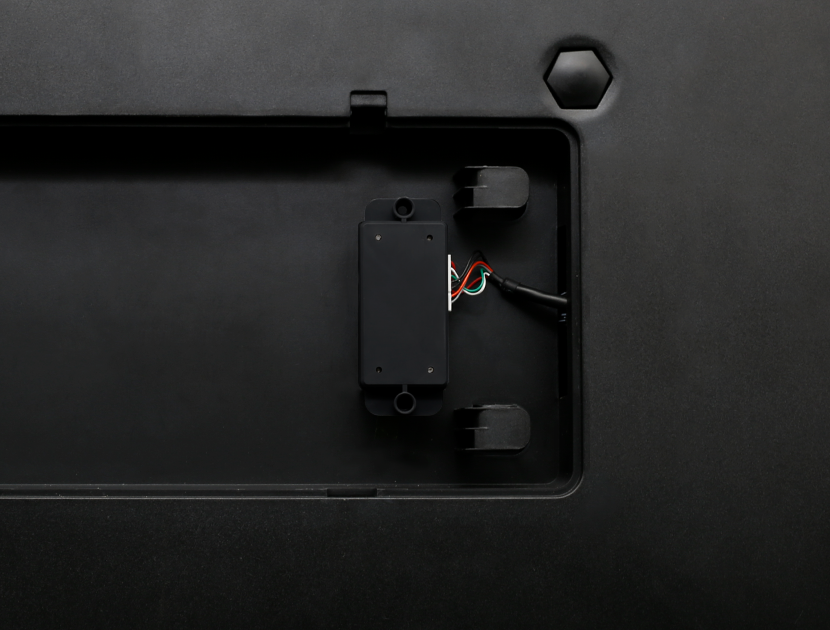

42. 连接电源插头到适配器

    将电源插头连接到适配器。

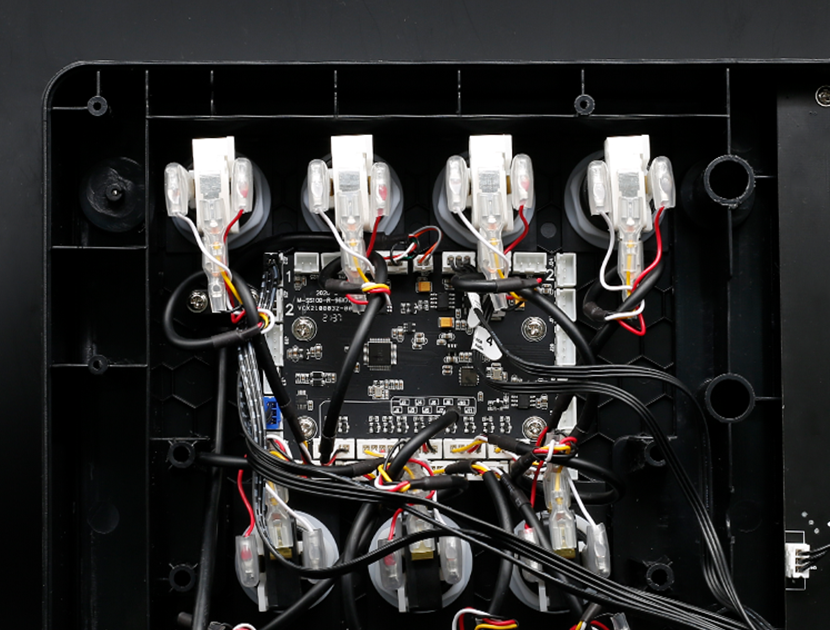

43. 全部更换完成后主板接线状态

    全部更换完成后，主板接线状态。
